Waarom geven wateringenieurs de voorkeur aan vlinderkleppen voor pompstationtoepassingen?

Loop een gemeentelijk waterpompstation binnen en je zult ze zien: rijen kleppen die de waterstroom regelen via enorme pompen, spruitstukken en afvoerleidingen. Decennia lang was de schuifafsluiter de standaardkeuze voor deze kritische isolatiepunten. Maar de afgelopen twintig jaar heeft er een stille revolutie plaatsgevonden. Wateringenieurs hebben steeds vaker vlinderkleppen gespecificeerd voor pompstationtoepassingen. De reden is niet een enkele factor, maar een combinatie van voordelen die deVlinderklepuniek geschikt voor de eisen van de moderne waterinfrastructuur. Van het compacte wafelontwerp dat ruimte bespaart in drukke klepgalerijen tot de kwartslagbediening die snelle isolatie mogelijk maakt: de vlinderklep heeft zichzelf bewezen als een betrouwbare, efficiënte en kosteneffectieve oplossing.

Een vlinderklep is een kwartslagklep die een roterende schijf gebruikt om de stroom te regelen. De schijf is op een as gemonteerd en roteert binnen het kleplichaam. Wanneer de schijf loodrecht op de stroming staat, is de klep gesloten. Wanneer deze evenwijdig is aan de stroom, is de klep open. De afdichting wordt gecreëerd door een elastomere zitting die contact maakt met de schijfrand. Dit eenvoudige ontwerp biedt verschillende voordelen ten opzichte van andere kleptypen: het is compact, lichtgewicht en vereist een laag bedieningskoppel. Het kan handmatig worden bediend met een handwiel of hendel, of geautomatiseerd met een elektrische of pneumatische actuator. En het zorgt voor een luchtbeldichte afsluiting, wat essentieel is voor pompisolatie. In dit artikel wordt onderzocht waarom wateringenieurs de voorkeur geven aan vlinderkleppen voor pompstationtoepassingen, waarbij de technische voordelen, de belangrijkste specificaties en de praktische overwegingen die aan deze voorkeur ten grondslag liggen worden behandeld. We zullen ook gedetailleerde specificaties verstrekken voor onze vlinderklepproducten vanuit onze fabriek in Dafugui Pipe Valve Co., Ltd.

Inhoudsopgave

• 1. Wat is een vlinderklep en hoe werkt deze?
• 2. Waarom is compact ontwerp belangrijk bij pompstations?
• 3. Hoe verbetert een laag koppel de bediening en automatisering?
• 4. Welke afdichtingstechnologieën zorgen voor een luchtdichte afsluiting?
• 5. Hoe verhoudt een vlinderklep zich tot schuif- en kogelkranen?
• 6. Wat zijn de belangrijkste specificaties voor vlinderkleppen van pompstations?
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Wat is een vlinderklep en hoe werkt deze?

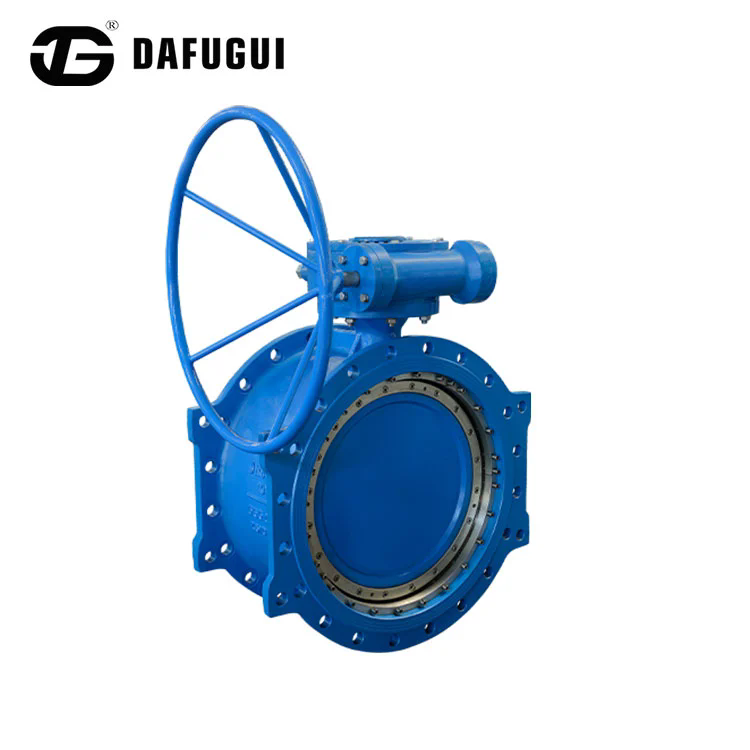

Een vlinderklep is een kwartslagklep die de stroom regelt met behulp van een ronde schijf die op een centrale as is gemonteerd. De schijf roteert binnen het kleplichaam. In de gesloten positie staat de schijf loodrecht op het stroompad, waardoor de doorgang van vloeistof wordt geblokkeerd. In de open positie staat de schijf evenwijdig aan de stroom, waardoor vloeistof met minimale weerstand kan passeren. De afdichting wordt gecreëerd door een elastomere zitting die ofwel aan het kleplichaam is gehecht (veerkrachtige zitting) of vervangbaar is (PTFE-zitting). De as is verbonden met een bedieningsmechanisme – een hefboom, een handwiel of een actuator – dat de schijf roteert. De klep wordt doorgaans tussen twee flenzen geïnstalleerd, vandaar de term "wafer" -ontwerp. Het kan ook worden gesjouwd, waardoor de klep kan worden geïnstalleerd aan het uiteinde van een buis zonder stroomafwaartse flens.

Het ontwerp van een vlinderklep biedt verschillende inherente voordelen voor pompstationtoepassingen. De eerste is de compacte face-to-face-afmeting. Een vlinderklep neemt veel minder ruimte in beslag dan een schuifafsluiter met dezelfde diameter. Dit is van cruciaal belang in pompstations, waar de kleppengalerij vaak vol staat met pompen, leidingen en andere apparatuur. De tweede is het lage gewicht. Een vlinderklep is aanzienlijk lichter dan een schuifafsluiter, wat de installatie eenvoudiger maakt en de structurele belasting van het leidingsysteem vermindert. De derde is de kwartslagoperatie. De schijf draait slechts 90 graden, waardoor de klep snel geopend of gesloten kan worden. Dit is essentieel voor noodisolatie en voor de opstart- en uitschakelprocedures van de pomp. De onderstaande tabel vat de basiscomponenten van een vlinderklep samen.

BijDafugui Pipe Valve Co., Ltd.produceert onze fabriek vlinderkleppen voor pompstationtoepassingen in verschillende maten en configuraties. Wij bieden wafel- en nokontwerpen, veerkrachtige en PTFE-stoelen, en handmatige en geautomatiseerde aandrijvingen. Ons technische team werkt nauw samen met wateringenieurs om de optimale klep voor elke toepassing te selecteren, waardoor betrouwbare prestaties en een lange levensduur worden gegarandeerd.

2. Waarom is compact ontwerp belangrijk bij pompstations?

Het compacte ontwerp van een vlinderklep is een van de belangrijkste redenen voor zijn populariteit in pompstations. Een pompstation is een complex geheel van pompen, motoren, leidingen, kleppen en bedieningselementen. Ruimte is altijd schaars. De kleppengalerij moet voldoende ruimte bieden voor onderhoudstoegang, maar moet ook zo klein mogelijk zijn om de bouwkosten te verlagen. Een vlinderklep neemt aanzienlijk minder ruimte in beslag dan een schuifafsluiter of een kogelkraan met dezelfde diameter. Een 12-inch (DN300) vlinderklep heeft bijvoorbeeld een face-to-face afmeting van ongeveer 78 mm, terwijl een schuifafsluiter van dezelfde maat een face-to-face afmeting heeft van ongeveer 300 mm. Dit betekent dat een vlinderklep ruim 220 mm ruimte per klep kan besparen. In een pompstation met tientallen kleppen is deze ruimtebesparing aanzienlijk. In de onderstaande tabel worden de face-to-face-afmetingen van vlinderkleppen en schuifafsluiters voor gangbare maten vergeleken.

De ruimtebesparing die vlinderkleppen opleveren, vertaalt zich direct in kostenbesparingen voor het pompstation. Een kleinere klepgalerij betekent minder beton, minder constructiestaal en minder land. Het betekent ook kortere leidinglengtes, waardoor drukverliezen en pompkosten worden verminderd. In een groot gemeentelijk pompstation kunnen de besparingen aanzienlijk zijn. In onze fabriek ontwerpen we onze vlinderkleppen zo compact mogelijk, zonder dat dit ten koste gaat van de prestaties. We gebruiken eindige elementenanalyse (FEA) om de lichaams- en schijfgeometrie te optimaliseren voor sterkte- en stromingseigenschappen. Ons doel is om een ​​klep te bieden die zowel compact als betrouwbaar is.

3. Hoe verbetert een laag koppel de bediening en automatisering?

Het lage bedrijfskoppel van een vlinderklep is een ander belangrijk voordeel voor pompstationtoepassingen. Koppel is de kracht die nodig is om de klepas te laten draaien. Bij een schuifafsluiter is het koppel hoog omdat de schuif tegen de stroming en de wrijving van de spindelpakking in moet worden getild. Bij een vlinderklep is het koppel veel lager omdat de schijf door de stroming draait in plaats van er tegenin. Door het lage koppel kan de klep handmatig worden bediend met een klein handwiel of hendel, zelfs bij grote maten. Het betekent ook dat de klep kan worden geautomatiseerd met een kleinere, goedkopere actuator. Dit is vooral belangrijk in pompstations, waar veel kleppen zijn geautomatiseerd voor bediening op afstand en procesoptimalisatie. In de onderstaande tabel wordt het bedieningskoppel van vlinderkleppen en schuifafsluiters voor gangbare maten vergeleken.

Het lage koppel van de vlinderklep heeft verschillende praktische voordelen. Ten eerste maakt het handmatige bediening eenvoudiger en sneller. Eén enkele operator kan met een eenvoudige hendel een grote vlinderklep openen of sluiten. Ten tweede vermindert het de omvang en de kosten van de actuator. Een kleinere actuator verbruikt minder energie en vereist minder onderhoud. Ten derde vermindert het de spanning op de klepas en lagers, waardoor de levensduur van de klep wordt verlengd. Bij Dafugui ontwerpt onze fabriek onze vlinderkleppen voor een laag bedrijfskoppel. We gebruiken precisielagers en wrijvingsarme zittingmaterialen om het koppel te minimaliseren. We bieden ook een reeks operators, waaronder handmatige hendels, handwielen, elektrische actuatoren en pneumatische actuatoren, om aan verschillende automatiseringsvereisten te voldoen.

4. Welke afdichtingstechnologieën zorgen voor een luchtdichte afsluiting?

Een luchtbeldichte afsluiting is essentieel voor pompstationtoepassingen. Wanneer een pomp wordt geïsoleerd voor onderhoud, moet de klep de waterstroom volledig stoppen. Zelfs een klein lek kan veiligheidsrisico's, waterschade en procesinefficiëntie veroorzaken. Het afdichtingssysteem van een vlinderklep is daarom een ​​cruciaal ontwerpkenmerk. De meest voorkomende afdichtingstechnologie is de verende zitting, die is gemaakt van een elastomeer materiaal zoals EPDM of NBR. De zitting is verbonden met het kleplichaam en wanneer de schijf sluit, wordt deze tegen de zitting gedrukt, waardoor een goede afdichting ontstaat. Het materiaal van de zitting moet compatibel zijn met de waterchemie en de bedrijfstemperatuur. Voor hogere temperaturen of agressiever water kan een PTFE-zitting worden gebruikt. De onderstaande tabel geeft een overzicht van de afdichtingstechnologieën die worden gebruikt in onze vlinderkleppen.

In onze fabriek gebruiken wij uitsluitend hoogwaardige zitmaterialen van gerenommeerde leveranciers. Wij testen elke klep op lekkage bij de maximale werkdruk voordat deze wordt verzonden. We bieden ook een reeks stoelontwerpen, waaronder gelijmde stoelen en vervangbare stoelen, om aan verschillende onderhoudsvoorkeuren te voldoen. Ons doel is om een ​​vlinderklep te leveren die gedurende zijn hele levensduur een betrouwbare, luchtbeldichte afsluiting biedt.

5. Hoe verhoudt een vlinderklep zich tot schuif- en kogelkranen?

Bij het selecteren van een klep voor een pompstationtoepassing hebben ingenieurs verschillende opties, waaronder schuifafsluiters, kogelkranen en vlinderkleppen. Elk type heeft zijn eigen sterke en zwakke punten, en de keuze hangt af van de specifieke vereisten van de toepassing. In de onderstaande tabel worden de belangrijkste kenmerken van deze kleptypen vergeleken.

Zoals de tabel laat zien, biedt de vlinderklep de beste combinatie van compactheid, laag gewicht, laag koppel en kosteneffectiviteit voor pompstationtoepassingen. Hoewel de schuifafsluiter een lagere drukval heeft wanneer deze volledig open is, is de drukval van de vlinderklep acceptabel voor de meeste pompstationtoepassingen, vooral als de klep de juiste maat heeft. De kogelkraan biedt een uitstekende afdichting, maar is duurder en omvangrijker dan de vlinderklep. Bij Dafugui Pipe Valve Co., Ltd. hebben we uitgebreide ervaring met het leveren van vlinderkleppen voor pompstations en kunnen we technische ondersteuning bieden om u te helpen bij het selecteren van de juiste klep voor uw toepassing.

6. Wat zijn de belangrijkste specificaties voor vlinderkleppen van pompstations?

De belangrijkste specificaties voor een vlinderklep die in pompstationtoepassingen wordt gebruikt, zijn onder meer de grootte, de drukwaarde, het lichaamsmateriaal, het schijfmateriaal, het asmateriaal, het materiaal van de zitting, de eindaansluiting en het type aandrijving. De onderstaande tabel geeft een samenvatting van de typische specificaties voor onze vlinderkleppen.

In onze fabriek vervaardigen wij vlinderkleppen die aan deze specificaties en meer voldoen. We kunnen de klep aanpassen aan specifieke projectvereisten, inclusief speciale materialen, speciale eindverbindingen en speciale bedieningsmechanismen. Ons engineeringteam kan u helpen bij het selectieproces en gedetailleerde technische gegevens voor uw project verstrekken.

7. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een wafer- en een lug-vlinderklep?

Antwoord: Een wafer-vlinderklep is ontworpen om tussen twee flenzen te worden geïnstalleerd. De klep wordt op zijn plaats gehouden door de flensbouten, die door het kleplichaam gaan. Een vleugelklep met nokken heeft inzetstukken met schroefdraad op het lichaam waardoor deze aan het uiteinde van een buis kan worden geïnstalleerd zonder een stroomafwaartse flens. Het ontwerp van de nokken is handig voor doodlopend onderhoud en voor onderhoud waarbij één kant van de klep moet worden losgekoppeld. Bij Dafugui Pipe Valve Co., Ltd. vervaardigen wij zowel wafer- als lug-vlinderkleppen.

Vraag 2: Kan een vlinderklep worden gebruikt voor debietregeling, of alleen voor isolatie?

Antwoord: Een vlinderklep kan worden gebruikt voor zowel isolatie als debietregeling. Omdat de schijf door het stroompad roteert, kan deze onder tussenliggende hoeken worden geplaatst om de stroomsnelheid te regelen. Voor nauwkeurige debietregeling kan echter een speciaal ontworpen vlinderklep met een gekarakteriseerde schijf nodig zijn. Voor eenvoudige smoortoepassingen is een standaard vlinderklep vaak voldoende. Ons technische team kan u adviseren over de beste klep voor uw specifieke eisen op het gebied van debietregeling.

Vraag 3: Hoe selecteer ik het juiste zittingmateriaal voor mijn pompstation?

Antwoord: Het materiaal van de zitting is afhankelijk van de waterchemie, de bedrijfstemperatuur en de vereiste levensduur. EPDM is de standaardkeuze voor drinkwater en afvalwater omdat het bestand is tegen water, stoom en milde chemicaliën en een breed temperatuurbereik heeft. NBR wordt gebruikt wanneer het water olie of brandstof kan bevatten. PTFE wordt gebruikt voor water met een hoge temperatuur of agressieve chemicaliën. Viton wordt gebruikt voor de meest veeleisende chemische en temperatuuromstandigheden. Ons technisch team kan u helpen bij het selecteren van het juiste zitmateriaal voor uw toepassing.

Vraag 4: Hoe vaak moet een vlinderklep onderhouden worden?

Antwoord: De onderhoudsfrequentie is afhankelijk van de toepassing en de bedrijfsomstandigheden. Voor pompstationkleppen raden wij een jaarlijkse visuele inspectie aan, halfjaarlijks een operationele controle en elke 3-5 jaar of na een bepaald aantal cycli een volledige revisie. De inspectie moet het controleren op lekken, het verifiëren van het bedieningskoppel en het inspecteren van de stoel op slijtage omvatten. Regelmatig onderhoud garandeert betrouwbare prestaties en een lange levensduur.

Vraag 5: Kan een vlinderklep worden geautomatiseerd?

Antwoord: Ja, een vlinderklep kan worden geautomatiseerd met een elektrische of pneumatische actuator. Elektrische actuatoren worden vaak gebruikt in pompstations voor bediening op afstand en integratie met het SCADA-systeem van de fabriek. Pneumatische aandrijvingen worden gebruikt waar perslucht beschikbaar is en een snelle bediening vereist is. In onze fabriek bieden we een reeks actuatoren aan en kunnen we complete klepconstructies leveren, waarbij de actuator gemonteerd en getest is.

8. Conclusie

Vlinderkleppen hebben de voorkeur van wateringenieurs voor pompstationtoepassingen omdat ze een unieke combinatie van voordelen bieden: compact ontwerp, lichtgewicht constructie, laag bedrijfskoppel, luchtbeldichte afdichting en kosteneffectiviteit. Deze voordelen vertalen zich in kleinere klepgalerijen, lagere constructiekosten, eenvoudiger bediening en betrouwbare prestaties. Bij Dafugui Pipe Valve Co., Ltd. beschikt onze fabriek over de expertise en de apparatuur om vlinderkleppen te vervaardigen die voldoen aan de meest veeleisende eisen van pompstationtoepassingen. We gebruiken hoogwaardige materialen, nauwkeurige productieprocessen en strenge tests om ervoor te zorgen dat elke klep die we produceren betrouwbare prestaties en een lange levensduur levert.

Of u nu een nieuw pompstation ontwerpt, een bestaande faciliteit upgradet of een industrieel watersysteem onderhoudt, wij nodigen u uit om contact op te nemen met ons technisch team om uw vereisten te bespreken. We kunnen gedetailleerde productspecificaties, hulp bij materiaalkeuze en toepassingsondersteuning bieden. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor waterinfrastructuurprojecten over de hele wereld.

Neem vandaag nog contact op met Dafugui Pipe Valve Co., Ltdom uw eisen op het gebied van vlinderkleppen te bespreken en te ontdekken hoe onze kleppen de efficiëntie en betrouwbaarheid van uw pompstation kunnen verbeteren.
