Hoe beschermt een balgexpansievoeg pijpleidingsystemen tegen thermische uitzetting, trillingen en mechanische spanning?

Pijpleidingen in petrochemische, energie- en metallurgische faciliteiten worden voortdurend geconfronteerd met thermische uitzetting, krimp, trillingen en mechanische vervorming. Zonder de juiste compensatie kunnen deze krachten lekkages, vermoeiingsscheuren en voortijdige uitval van apparatuur veroorzaken. DeBalg-expansievoegvanDafuguiabsorbeert axiale, laterale, hoekige en gecombineerde verplaatsingen door de elastische vervorming van roestvrijstalen balgen. Met een temperatuurbereik van -235°C tot +450°C en een drukweerstand tot 32 MPa levert dit onderdeel betrouwbare prestaties in de meest veeleisende industriële omgevingen. Dit artikel onderzoekt het werkingsprincipe, de belangrijkste voordelen, de belangrijkste typen, installatierichtlijnen en de ondersteuning van de fabrikant die Dafugui tot een vertrouwde leverancier maakt.

De rol van dilatatievoegen bij de veiligheid van industriële pijpleidingen

Elk industrieel pijpleidingsysteem ondergaat maatveranderingen als gevolg van temperatuurschommelingen, trillingen van apparatuur en structurele bezinking. Als deze bewegingen niet worden opgevangen, kan de resulterende spanning worden overgedragen op ankers, mondstukken en aangesloten apparatuur, wat tot voortijdig falen kan leiden. Een balgcompensator fungeert als een flexibel element dat deze bewegingen absorbeert, waardoor het hele systeem wordt beschermd en de levensduur ervan wordt verlengd.

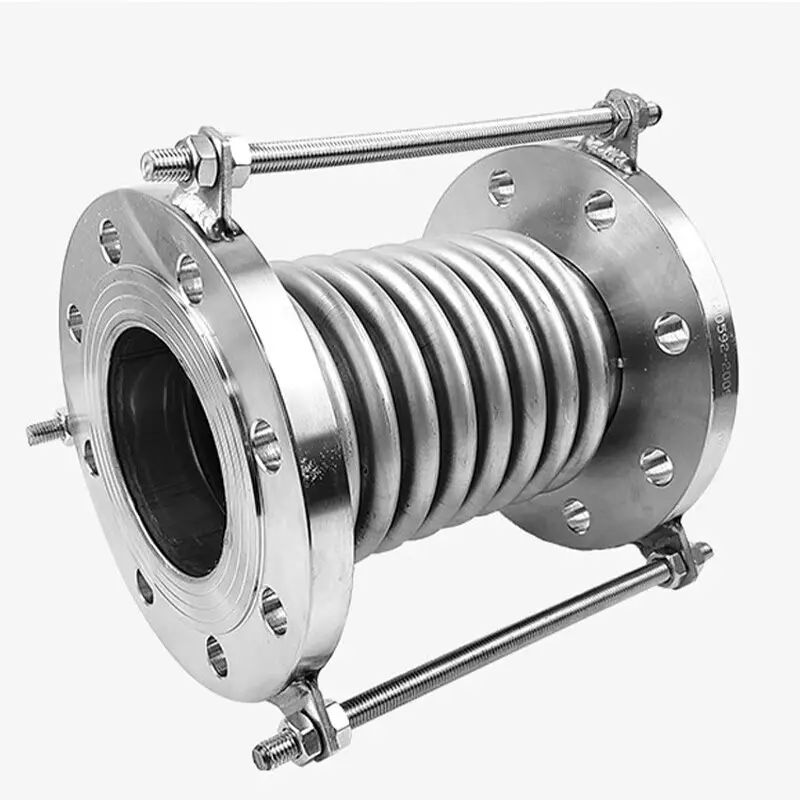

Dafugui, gevestigd in Wenzhou, Zhejiang, produceertBalg-expansievoegendie een gegolfde roestvrijstalen balg combineren met eindpijpen, flenzen en andere accessoires. De elastische vervorming van de balg zet de verplaatsingsspanning van de pijpleiding om in gecontroleerde beweging, waardoor de belasting op vaste steunen wordt verminderd en lekkage bij kritische verbindingen wordt voorkomen. Dit maakt de dilatatievoeg tot een essentieel onderdeel in raffinaderijen, energiecentrales, chemische verwerkingsfaciliteiten en metallurgische activiteiten.

Werkingsprincipe en functioneel ontwerp

Het kernprincipe van de balgcompensator is eenvoudig en toch zeer effectief. Wanneer een pijpleiding uitzet of samentrekt als gevolg van temperatuurveranderingen, wordt de gegolfde balg dienovereenkomstig samengedrukt of uitgezet, waardoor de verplaatsing wordt geabsorbeerd zonder spanning over te brengen op de omringende structuur. Hetzelfde mechanisme absorbeert zijdelingse en hoekige bewegingen veroorzaakt door mechanische trillingen of een verkeerde uitlijning van de installatie.

De balg zelf is het belangrijkste werkelement, vervaardigd uit roestvrij staal voor corrosiebestendigheid en duurzaamheid. Eindpijpen en flenzen vormen de verbindingspunten, terwijl interne hulzen de stroom geleiden en de balg beschermen tegen directe blootstelling aan het medium. Verbindingsmethoden omvatten flens- en gelaste typen, waardoor de verbinding in een breed scala aan pijpleidingconfiguraties kan worden geïntegreerd.

Naast verplaatsingscompensatie biedt de balgcompensator ook drukweerstand, afdichting, temperatuurbestendigheid, slagvastheid, trillingsdemping en geluidsreductie, waardoor het een multifunctioneel onderdeel is in moderne leidingsystemen.

Belangrijkste voordelen

De volgende tabel geeft een overzicht van de belangrijkste voordelen van deBalg-expansievoegvanDafugui.

Belangrijkste typen en selectiebegeleiding

Balgcompensatoren worden voornamelijk geclassificeerd op basis van compensatiemodus. Door deze typen te begrijpen, kunnen ingenieurs voor elke toepassing de juiste component selecteren:

• Axiaal type– Absorbeert voornamelijk axiale verplaatsing langs de as van de pijpleiding, vaak gebruikt in rechte trajecten die onderhevig zijn aan thermische groei.

• Lateraal type– Absorbeert voornamelijk zijdelingse verplaatsing loodrecht op de as van de pijpleiding, geschikt voor offset-leidingopstellingen.

• Hoekig type– Absorbeert voornamelijk hoekverplaatsingen, vaak in paren gebruikt om richtingsveranderingen op te vangen.

• Drukgebalanceerde typen– Ontworpen om de reactiekrachten die worden gegenereerd door interne druk te minimaliseren, waardoor de belasting op ankers en steunen wordt verminderd.

• Gecombineerde configuraties– Op maat ontworpen om meerdere verplaatsingsmodi tegelijkertijd aan te kunnen.

Op basis van materiaal zijn dilatatievoegen onderverdeeld in metalen en niet-metalen typen.Dafuguibiedt typeaanbevelingen op basis van de specifieke verplaatsingspatronen, werkdruk, temperatuur en medium van elk pijpleidingsysteem.

Beste praktijken voor installatie

Een juiste installatie is van cruciaal belang om ervoor te zorgen dat de dilatatievoeg presteert zoals ontworpen en de verwachte levensduur bereikt. De volgende richtlijnen moeten in acht worden genomen:

• Inspectie vóór installatie– Verifieer het model, de specificaties en de pijpleidingconfiguratie om naleving van de ontwerpvereisten te bevestigen.

• Bevestiging richting– Zorg er bij compensatoren met interne hulzen voor dat de richting van de huls in één lijn ligt met de mediumstroomrichting.

• Geen gedwongen aanpassing– Gebruik de vervorming van de compensator niet om afwijkingen in de pijpleidinginstallatie te corrigeren, aangezien dit de werking en levensduur beïnvloedt.

• Bescherm de balg– Voorkom dat lasspatten in contact komen met het balgoppervlak en voorkom mechanische schade tijdens de installatie.

• Positioneringsapparaten verwijderen– Verwijder hulppositioneringsapparaten die voor transport worden gebruikt nadat de installatie van de pijpleiding is voltooid.

• Hydrostatisch testen– Versterk vaste leidingsteunen aan leidinguiteinden waar compensatoren worden geïnstalleerd tijdens druktests.

• Vrij verkeer– Zorg ervoor dat alle bewegende componenten niet worden beperkt door externe structuren.

Materiaalkeuze en maatwerk

De keuze van het balgmateriaal is afhankelijk van het medium, de temperatuur en de corrosieomstandigheden. Veel voorkomende opties zijn onder meer:

• Roestvrij staal 304– Geschikt voor algemene omstandigheden met matige corrosiebestendigheid.

• Roestvrij staal 316L– Biedt betere corrosieweerstand voor chemische en maritieme omgevingen.

• Roestvrij staal 321– Biedt verbeterde weerstand tegen hoge temperaturen voor stoompijpleidingen.

Dafuguibiedt ook niet-standaard maatwerk, waaronder speciale diameters, legeringen op nikkelbasis en specifieke druk- en temperatuurvereisten. Klanten kunnen bedrijfsparameters opgeven en het technische team zal een oplossing op maat ontwikkelen. Deze flexibiliteit zorgt ervoor dat de dilatatievoeg precies voldoet aan de eisen van elke installatie, of het nu gaat om olie en gas, chemische verwerking, waterbeheer of zware industriële infrastructuur.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen compensatoren met balg en compensatoren?

A: Balgcompensatoren absorberen verplaatsing door elastische vervorming van de balg, wat een grote compensatiecapaciteit, goede afdichting en geschiktheid voor verplaatsing in meerdere richtingen biedt. Mofcompensatoren absorberen axiale verplaatsing door het verschuiven van de mof, met een eenvoudiger structuur maar vereisen regelmatig onderhoud. Balgtypen worden op grotere schaal gebruikt in algemene omstandigheden.

Vraag 2: Hoe selecteer ik het juiste balgmateriaal voor mijn toepassing?

A: De selectie is afhankelijk van het medium en de temperatuur. SS304 voldoet aan algemene voorwaarden; SS316L biedt betere corrosieweerstand voor chemische en maritieme omgevingen; SS321 biedt verbeterde prestaties bij hoge temperaturen voor stoomleidingen. Dafugui kan de juiste kwaliteit aanbevelen op basis van uw bedrijfsparameters.

Vraag 3: Heeft de balgcompensator regelmatig onderhoud nodig?

EEN: Ja. Periodieke inspectie wordt aanbevolen om het balgoppervlak te controleren op scheuren, corrosie of mechanische schade; om flensbouten op dichtheid te controleren; en om te bevestigen dat de limietapparaten correct zijn gepositioneerd. Als er aanzienlijke vervorming of schade wordt geconstateerd, moet het apparaat onmiddellijk worden vervangen.

Vraag 4: Ondersteunt Dafugui aangepaste dilatatievoegen?

EEN: Ja. Niet-standaard maatwerk is mogelijk, inclusief afwijkende diameters, speciale materialen en specifieke druk- en temperatuureisen. Geef bedrijfsparameters op voor een oplossing op maat.

Vraag 5: Wat zijn de standaard doorlooptijden en betalingsvoorwaarden?

A: De standaard levertijd bedraagt ​​15 tot 30 dagen voor standaardartikelen en 35 tot 45 dagen voor productie op maat. Betalingsvoorwaarden omvatten T/T en L/C op zicht, met handelsvoorwaarden van EXW, FOB en CIF (Incoterms 2020).

Vraag 6: Zijn er gratis monsters beschikbaar?

A: Ja, er worden gratis standaardmonsters aangeboden voor standaardmaten en gangbare materialen zoals SS304 en SS316/316L. Voor grote maten of speciale legeringen gelden monsterkosten. Standaard reserveonderdelen worden geleverd op basis van de eisen van de klant.

Conclusie

DeBalg-expansievoeg vanDafugui levert betrouwbare compensatie voor thermische uitzetting, trillingen en mechanische vervorming in veeleisende pijpleidingsystemen. Met multidirectionele verplaatsingsabsorptie, een breed temperatuurbereik, hoge drukcapaciteit en flexibele aansluitopties beschermt het apparatuur en verlengt het de levensduur in petrochemische, energie- en metallurgische toepassingen. Gesteund door meer dan 15 jaar productie-ervaring, aanpassingsmogelijkheden en uitgebreide kwaliteitsdocumentatie, biedt Dafugui een betrouwbare oplossing voor ingenieurs en inkoopteams. Om uw pijplijnvereisten te bespreken of een technisch advies aan te vragen,Neem vandaag nog contact op met het Dafugui-team– wij staan ​​klaar om uw project te ondersteunen van selectie tot oplevering.
