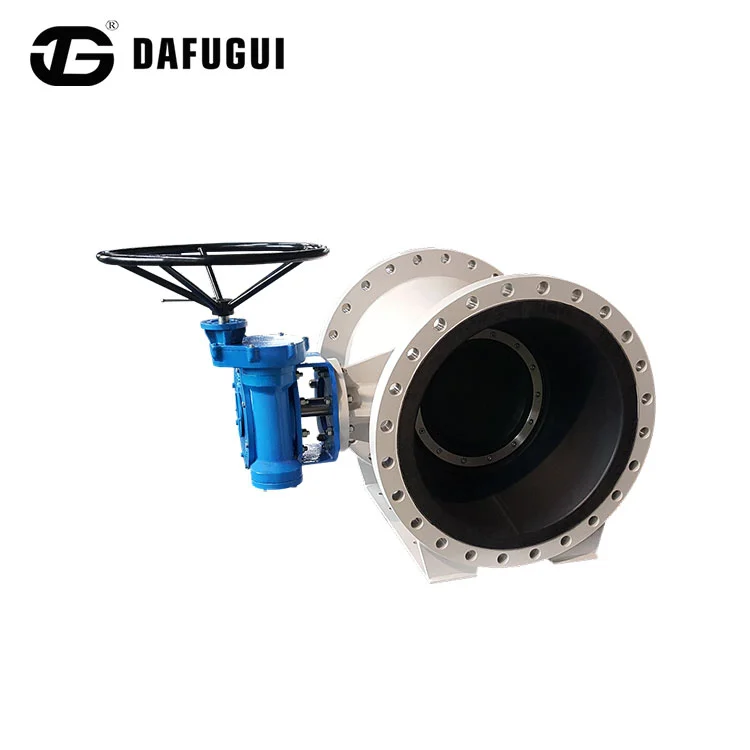

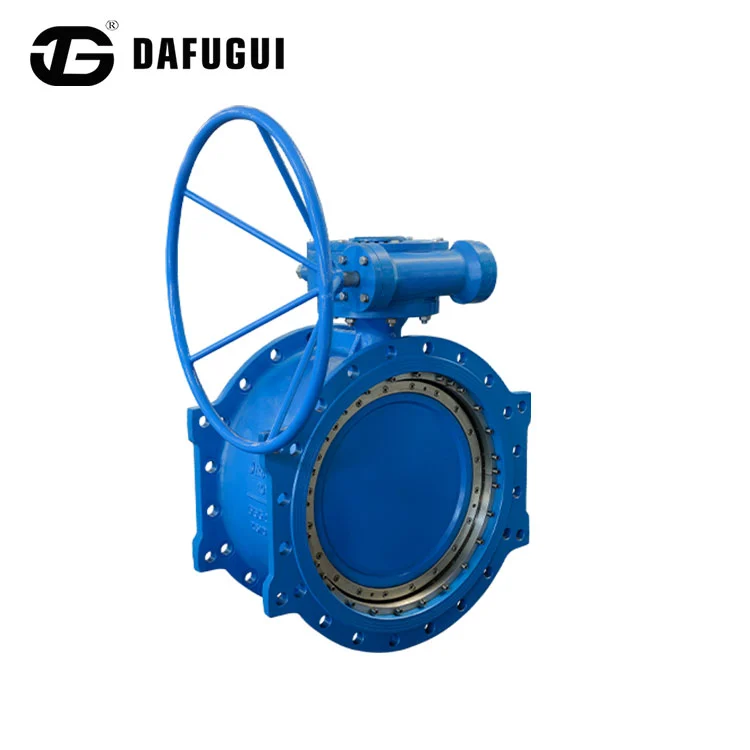

Vlinderklep met elastische zitting

Deze Dafugui vlinderklep met elastische zitting is van hoge kwaliteit en duurzaam. Het maakt gebruik van een metaal-op-metaal of composiet plaatafdichtingsstructuur en bereikt geen lekkage via een flexibele roestvrijstalen afdichtring. Het kan een goede afdichting behouden en onvervormd blijven, zelfs onder hoge of lage temperaturen.

Productparameters

Analyse en problemen

De vlinderklep met elastische zitting bestaat uit hoofdcomponenten zoals het kleplichaam, de klepplaat, de klepsteel, de elastische zitting en de drukring.

Opbouw en functie van de drukring: De zijkant van de drukring vormt een afdichtend paar met het kleplichaam en de buisflens. Aan de zijkant zijn boutgaten aanwezig; Bouten worden gebruikt om de drukring vast te draaien, de klepzitting vast te zetten en deze te integreren met het kleplichaam om de totale structurele lengte van de klep te vormen.

Door de boutgaten aan de zijkant van de drukring wordt de effectieve diameter van het afdichtingsoppervlak verkleind. De meeste gebruikers gebruiken opsteekflenzen, waarvan de nominale binnendiameter 10-20 mm groter is. Dit vermindert het effectieve afdichtingsoppervlak. Als de klep en de pijpflens tijdens de installatie niet concentrisch zijn, zal de klep verkeerd uitgelijnd zijn en tegen de boutgaten drukken. In dit geval komen de boutgaten bloot te liggen in de binnenboring van de pijpflens, waardoor lekkage ontstaat. De lekkage wordt gekenmerkt doordat het medium uit de achterkant van de drukring stroomt.

Voorzorgsmaatregelen voor acceptatie

Om structurele redenen hebben zich tijdens het testen en de acceptatie lekkages voorgedaan, waardoor de gebruiker de fabrikant op de hoogte heeft gesteld van niet-naleving. Na communicatie zijn de producten echter soepel door de inspectie gekomen en hebben ze zonder problemen gewerkt. Daarom worden de volgende voorzorgsmaatregelen gegeven om gebruikers te helpen elastische stoelen beter te begrijpen en te gebruiken.

1. Leg bij het testen van een vlinderklep met elastische zitting deze plat neer met de drukringzijde naar boven. Plaats op dit vlakke oppervlak een drukplaat die ongeveer even groot is als de buitendiameter van de flens en de klepdiameter. Bij gebruik van een druktestmachine moeten de drukklauwen tegen deze drukplaat drukken om een ​​gelijkmatige drukverdeling op de drukring aan één kant van het kleplichaam te garanderen.

2. Bij tests met een blinde flens worden elastische vlinderkleppen met harde afdichting van het wafeltype doorgaans getest met twee aan elkaar geklemde flenzen. Bij vlinderkleppen met elastische zitting met flens gebruiken gebruikers soms slechts één flens aan de onderkant om met bouten aan de klep te bevestigen. In dit geval moeten de bevestigingsbouten op de drukring op het kleplichaam de volledige druk van het medium dragen.

De bovenstaande punten zijn veelvoorkomende problemen tijdens de installatie. Als u onze klepstructuur begrijpt, wordt de installatie vergemakkelijkt en wordt het juiste gebruik van de elastische vlinderklep met harde afdichting gegarandeerd.

Toepassingen en functies

De vlinderklep met elastische zitting maakt gebruik van een flexibele roestvrijstalen afdichtring die op het kleplichaam is gemonteerd om echte lekkage te bereiken:

1. Verstelbare afdichting, lekvrij gedurende 100.000 cycli;

2. Speciale afdichtingsstructuur, geen spanningsvervorming onder hoge en koude omstandigheden, waardoor geen lekkage wordt bereikt;

3. Driedimensionale excentrische structuur, afdichtingen onmiddellijk openen, afdichtingen onmiddellijk sluiten bij contact;

4. Axiaal positioneringsapparaat, dat het probleem van gemakkelijke lekkage als gevolg van slijtage van het axiale afdichtingsoppervlak oplost; de actuator kan in elke richting worden geïnstalleerd;

5. Geschikt voor gebruik in schone pijpleidingen in de voedingsmiddelen-, farmaceutische en chemische industrie, evenals industriële milieubescherming, waterbehandeling, hoogbouw en watertoevoer- en afvoerpijpleidingen voor het openen, sluiten of reguleren van de mediastroom.
