Waarom blinken ontziltingsinstallaties met een hoog zoutgehalte S32760-buisflenzen met schroefdraad uit in SWRO-pekel- en chemische leidingen?

De corrosie-uitdaging in omgekeerde osmosesystemen voor zeewater

Omgekeerde osmose-installaties voor zeewater werken in een van de meest veeleisende vloeistofomgevingen op aarde. Hoge chlorideconcentraties, verhoogde temperaturen, opgeloste zuurstof en voortdurende pompgeïnduceerde turbulentie werken samen om metalen leidingonderdelen vanuit meerdere richtingen aan te vallen. In SWRO-faciliteiten zijn de pekeluitwerpleiding en de chemische behandelingslijnen bijzonder kwetsbaar omdat ze geconcentreerde zoutoplossingen en resterende behandelingschemicaliën onder hoge druk transporteren.

Standaard roestvast staal zoals 316L of zelfs 904L kan last hebben van putcorrosie, spleetcorrosie en spanningscorrosie wanneer het gedurende langere perioden wordt blootgesteld aan hete pekel met een hoog zoutgehalte. Het falen van een enkele flensverbinding kan leiden tot ongeplande stilstand, productverlies en dure reparaties. Om deze reden kijken specificatie-ingenieurs steeds vaker naar superduplex roestvast staal voor kritische SWRO-leidingverbindingen.

Chloride-aanval en snelheidserosie

Chloride-ionen zijn de belangrijkste oorzaak van plaatselijke corrosie in zeewatersystemen. Ze dringen passieve oxidefilms op metalen oppervlakken binnen en veroorzaken putvorming op zwakke punten, vooral in spleten waar de zuurstofvernieuwing beperkt is. Schroefdraadverbindingen creëren natuurlijke spleten in de draadaangrijpingszone, waardoor de materiaalkeuze bijzonder belangrijk is.

Tegelijkertijd genereren hogedrukpompen voor omgekeerde osmose een turbulente stroming die beschermende oppervlaktelagen kan eroderen. De combinatie van chemische aantasting en mechanische slijtage versnelt het metaalverlies. Een leidingmateriaal moet daarom zowel een hoge chloridebestendigheid als voldoende mechanische hardheid bieden om snelheidserosie te weerstaan.

Materiële voordelen van UNS S32760 Super Duplexstaal

UNS S32760, vaak F55 of 1.4501 genoemd, is een super duplexroestvrij staal dat austenitische en ferritische fasen in evenwicht brengt om corrosieweerstand met hoge weerstand en uitzonderlijke te bereiken. De chemie is specifiek geoptimaliseerd voor chloorhoudende omgevingen, waardoor het een sterke kandidaat is voor leidingen in ontziltingsinstallaties.

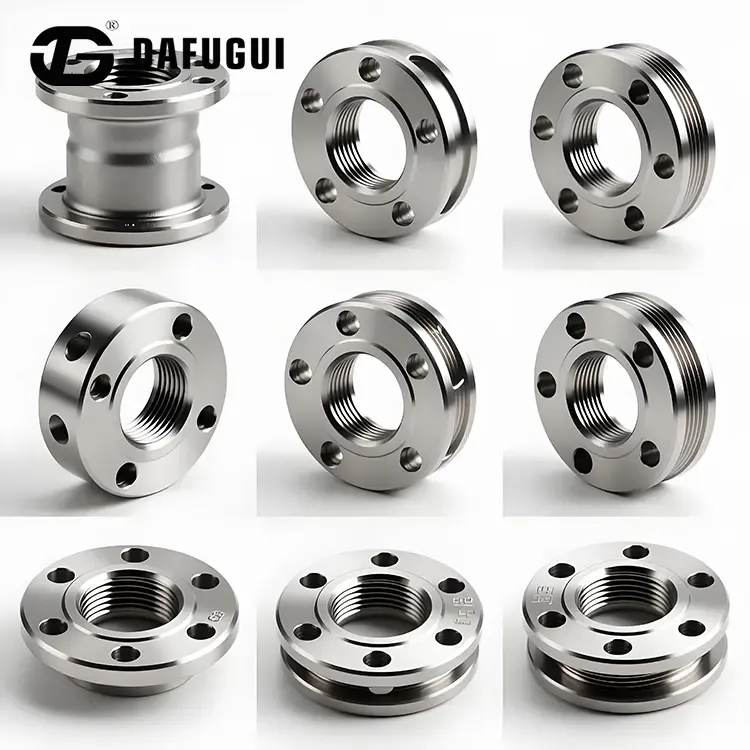

Voor SWRO-faciliteiten isOntziltingsinstallatie Hoog zoutgehalte S32760 Pijpflenzen met schroefdraadzijn gespecificeerd voor hogedruk-pekelafvoerleidingen en chemische behandelingsleidingen. Door het verwijderen van thermische laszones behouden deze opschroefbare F55-flenzen een uniforme legeringsintegriteit over omgekeerde osmose-skids en spruitstuksystemen.

Geoptimaliseerde chemie voor pekelbehandeling

De legeringssamenstelling van UNS S32760 omvat chroom bij 24% tot 26%, molybdeen bij 3% tot 4% en stikstof bij 0,2% tot 0,3%. Opzettelijke toevoegingen van koper van 0,5% tot 1,0% en wolfraam van 0,5% tot 1,0% verhogen de weerstand tegen chloridepekel verder. Vergeleken met standaard 316L- of 904L-kwaliteiten biedt deze chemie een hogere putweerstand en betere prestaties in warme zeewateromgevingen.

• Hoog chroom- en molybdeengehalte:Ondersteunt een stabiele passieve film in chloriderijke media.
• Stikstoflegering:Verbetert de weerstand tegen putcorrosie en spleetcorrosie en verhoogt tegelijkertijd de sterkte.
• Koper- en wolfraamtoevoegingen:Verbeter de prestaties in pekel met een hoog zoutgehalte en verminder de gevoeligheid voor plaatselijke aanvallen.
• Evenwichtige duplex microstructuur:Levert hoge mechanische sterkte met goede taaiheid.

Uniforme materiaalstructuur zonder laszones

Gelaste verbindingen introduceren thermische cycli die de microstructuur van superduplex staal kunnen veranderen en gelokaliseerde zones met verminderde corrosieweerstand kunnen creëren. Met schroefdraadflenzen wordt dit probleem volledig vermeden. Omdat de verbinding mechanisch is, blijft de legeringsstructuur consistent over het flenslichaam en het schroefdraadgebied. Deze uniformiteit is een belangrijke reden waarom S32760-flenzen met schroefdraad de voorkeur hebben in skids voor omgekeerde osmose en spruitstuksystemen waar betrouwbaarheid van cruciaal belang is.

Flensontwerp en maatnormen met schroefdraad

Pijpflenzen met schroefdraad bieden een praktische methode om geflensde leidingen zonder lassen aan te sluiten. Het flenslichaam bevat een boring met schroefdraad waarin een buis met bijpassende externe schroefdraad past. Wanneer de buis in de flens wordt geschroefd, ontstaat er door de montage een mechanische verbinding die kan worden gedemonteerd voor onderhoud of herconfiguratie van het systeem.

DeOntziltingsinstallatie Hoog zoutgehalte S32760 Pijpflenzen met schroefdraadgebruik UNS S32760 superduplexstaal voor het lichaam en de draadvorm, waardoor dezelfde corrosiebestendige legering zowel de flens als de verbindingspijp kan bedienen. Dit voorkomt galvanische mismatch en vereenvoudigt de traceerbaarheid van materialen in het hele leidingsysteem.

De hierboven genoemde maatnormen zorgen ervoor dat de flenzen correct passen in standaard leidingen en apparatuur in ontziltingsinstallaties. Drukklassen van klasse 150# tot klasse 2500# bestrijken het bereik van de bedrijfsdrukken die voorkomen in SWRO-toevoer-, pekeluitwerp- en chemische doseerleidingen.

Draadtypen en afdichtingsoverwegingen

Schroefdraadverbindingen zijn afhankelijk van de samenwerking tussen mannelijke en vrouwelijke schroefdraad om een ​​drukdichte verbinding te creëren. NPT-schroefdraden gebruiken een taps toelopende vorm die de schroefdraden samendrukt wanneer ze in elkaar grijpen, terwijl BSPT-schroefdraden een soortgelijk principe volgen onder ISO 7-1. Voor specifieke projectvereisten zijn ook metrische schroefdraad beschikbaar. Een goede schroefdraadsmering en een gecontroleerd aanhaalkoppel zijn essentieel om een ​​betrouwbare afdichting te bereiken zonder de schroefdraadflanken te beschadigen.

Prestaties in hogedruk-pekeluitwerpheaders

Pekelafvoerkoppen in SWRO-fabrieken werken onder hoge druk en vervoeren geconcentreerde zoutoplossingen die het zoutgehalte van ruw zeewater kunnen overschrijden. De leidingen moeten deze vloeistoffen zonder lekkage bevatten en tegelijkertijd bestand zijn tegen zowel interne corrosie als externe atmosferische aanvallen in kustomgevingen.

DeOntziltingsinstallatie Hoog zoutgehalte S32760 Pijpflenzen met schroefdraadzijn ontworpen voor deze gebruiksomstandigheden. De superduplexlegering is bestand tegen putcorrosie door chloride en spleetcorrosie, terwijl de gesmede microstructuur zorgt voor mechanische hardheid die oppervlakte-erosie bij turbulente stroming helpt verminderen. Het ontwerp met schroefdraad elimineert zones die door de laswarmte worden beïnvloed en die preferentiële corrosieplekken zouden kunnen worden.

Hydrostatische druktests en dimensionele audits

Elke productiepartij wordt onderworpen aan hydrostatische schaaltests met 1,5 maal de nominale ontwerpwaarde. Dit verifieert de mechanische insluiting en identificeert eventuele fabricagefouten vóór verzending. De dimensionale consistentie wordt gecontroleerd met behulp van digitale coördinatenmeetmachines, waarbij kritische parameters zoals flensdikte, boutgatsteekcirkels en draadspoed worden gecontroleerd aan de hand van de toepasselijke norm.

Intergranulaire corrosiebestendigheid

Intergranulaire corrosie kan optreden in roestvast staal wanneer chroomcarbiden neerslaan op korrelgrenzen tijdens thermische verwerking. De S32760-flenzen zijn geëvalueerd volgens ASTM A262 Praktijk E om de weerstand tegen intergranulaire chemische aantasting te bevestigen. Deze test biedt extra vertrouwen voor langdurig gebruik in agressieve pekelmedia.

Beste praktijken voor installatie en onderhoud

Een correcte installatie verlengt de levensduur van superduplex-flenzen met schroefdraad en voorkomt lekkages bij de verbinding. De volgende praktijken zijn van toepassing op de meeste SWRO-leidingsystemen.

• Draadinspectie:Controleer vóór montage zowel de mannelijke als de vrouwelijke schroefdraad op schade, vuil of fabricagefouten.
• Schone afdichtingsoppervlakken:Verwijder olie, vuil en zoutkorst van de schroefdraad en flensvlakken.
• Compatibel smeermiddel:Breng een smeermiddel aan dat geschikt is voor superduplex roestvrij staal en de procesmedia.
• Gecontroleerde make-up:Draai de verbinding vast volgens het aanbevolen aanhaalmoment om overbelasting van de schroefdraad te voorkomen.
• Flensuitlijning:Zorg ervoor dat de bijpassende flenzen evenwijdig zijn en dat de boutgaten uitgelijnd zijn zonder te forceren.
• Lekcontrole:Breng het systeem geleidelijk onder druk en inspecteer de schroefdraadverbinding op lekkage of lekkage.

Bij het installerenOntziltingsinstallatie Hoog zoutgehalte S32760 Pijpflenzen met schroefdraadOnderhoudsteams moeten het installatiekoppel en de datum voor elke verbinding registreren. Deze informatie ondersteunt latere inspectie en helpt bij het identificeren van verbindingen die mogelijk opnieuw moeten worden vastgedraaid na thermische wisselingen of drukschommelingen.

Routine-inspectie en hermontage

Schroefdraadverbindingen maken eenvoudige mechanische demontage mogelijk tijdens geplande filterreinigingen of membraanvervangingen. In tegenstelling tot lasverbindingen kunnen ze worden losgemaakt en opnieuw in elkaar worden gezet zonder de pijpspoelen door te snijden. Inspecteer tijdens het opnieuw monteren de schroefdraad op vreten of corrosie en vervang eventuele beschadigde onderdelen.

Routinematige inspectie vanOntziltingsinstallatie Hoog zoutgehalte S32760 Pijpflenzen met schroefdraadricht zich op de staat van de draad, de staat van het flensoppervlak en tekenen van lekkage. Zoutkorstafzetting op externe oppervlakken moet worden verwijderd om spleetcorrosie onder afzettingen te voorkomen. Als putjes of barsten worden waargenomen, moet de betreffende flens worden vervangen door een nieuw onderdeel van dezelfde legering.

Kwaliteitscontrole en fabrieksproductie

Gefabriceerd doorDafuguiworden deze flenzen geproduceerd in speciale montage- en flenswerkplaatsen die zijn uitgerust met gespecialiseerde koudvervormings- en meerassige CNC-machines. De productielijnen zijn in staat om grote leveringsbehoeften voor gemeentelijke ontziltingsprojecten aan te kunnen, terwijl de maatconsistentie bij grote zendingen behouden blijft.

Kwaliteitsmanagement volgt ISO 9001 en CE-kaders. Materiaaltestcertificaten volgens EN 10204 3.1 worden geleverd met hittenummers die hard op de flensranden zijn gestempeld, waardoor volledige traceerbaarheid wordt geboden van grondstof tot afgewerkt onderdeel.

Speciale fitting- en flenslijnen

De fabriek beschikt over aparte productiecellen voor draadflenzen en bijpassende buisfittingen. Dankzij deze opstelling kan de fabrikant complete leidingpakketten leveren, inclusief ellebogen, T-stukken, verloopstukken en kleppen in superduplexlegeringen. Voor bouwers van ontziltingsskids vereenvoudigt één enkele bron voor meerdere componenten de aanschaf en zorgt voor materiaalcompatibiliteit voor de gehele leidingconstructie.

Informatie over levering en levering

• Minimale bestelhoeveelheid:1 stuk, ter ondersteuning van proefinstallaties en systeemreparaties.
• Standaard levertijd:15 tot 30 dagen, met luchtvrachtopties voor dringende fabrieksreturns.
• Handelsvoorwaarden:EXW, FOB en CIF volgens Incoterms 2020.
• Traceerbaarheidspakket:EN 10204 3.1 materiaaltestcertificaten met warmtenummers.
