Zwaar uitgevoerde schokabsorberende terugslagklep met vlinderkussen
  • Zwaar uitgevoerde schokabsorberende terugslagklep met vlinderkussenZwaar uitgevoerde schokabsorberende terugslagklep met vlinderkussen

Zwaar uitgevoerde schokabsorberende terugslagklep met vlinderkussen

Duurzame heavy-duty schokabsorberende terugslagklepapparatuur met vlinderkussen, geleverd door de Chinese fabrikant Dafugui, regelt ernstige vloeistofschokken in industriële netwerken. Deze fabrieksgerichte klep is gebouwd met een versterkte zitting en beveiligt hogedrukpompleidingen.
    Industriële terugslagklepoplossing

    Zware schokabsorberende vlinderkussenterugslagklep voor industriële pijpleidingsystemen

    De Dafugui Heavy Duty schokabsorberende vlinderkussenterugslagklep is ontworpen voor veeleisende vloeistofcontroleomgevingen waar frequente drukvariaties en hoge stroomsnelheid verbeterde mechanische bescherming vereisen.

    Vergeleken met conventionele vlinderterugslagkleppen omvat dit ontwerp een versterkt kleplichaam, een zeer sterke asconstructie en een dempingsstructuur nabij het afdichtingsgebied. Tijdens tegenstroomomstandigheden absorbeert het kussenmechanisme een deel van de impact van het sluiten van de schijf, waardoor de mechanische belasting op klepcomponenten en aangesloten pijpleidingsystemen wordt verminderd.

    De klep ondersteunt configuraties van gegoten staal, roestvrij staal en nodulair gietijzer, afhankelijk van de bedrijfsdruk, vloeistofeigenschappen en corrosievereisten. Ontdek onzeterugslagklep bereikEnindustriële klepcategorieën.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Constructie en functie

    Robuuste constructie en schokabsorptieontwerp

    01

    Versterkte kleplichaamstructuur

    Het robuuste, schokabsorberende terugslagkleplichaam met vlinderkussen maakt gebruik van een grotere wanddikte en een geoptimaliseerd gietontwerp om de weerstand te verbeteren tegen:

    • Trillingen in de pijpleiding
    • Druk fietsen
    • Externe mechanische spanning
    • Thermische uitzettingsbelastingen

    Kritieke lichaamsdelen kunnen worden geïnspecteerd door middel van dimensionale verificatie en niet-destructieve tests volgens de projectvereisten.

    Kussenzitting schokabsorptiesysteem

    Achter het afdichtingsgebied is een versterkte kussenstructuur geïnstalleerd om de impactenergie bij het sluiten te absorberen wanneer de schijf de zitpositie nadert.

    Het dempingssysteem helpt:

    • Verminder de impact van de schijfzitting
    • Lagere trillingsoverdracht
    • Bescherm as- en afdichtingscomponenten
    • Verbeter de operationele stabiliteit onder frequente fietsomstandigheden

    Zeer sterke as- en lagerconstructie

    De klepas is vervaardigd uit roestvrijstalen materialen, waaronder 410, 304 of 316 opties.

    Extra grote asafmetingen gecombineerd met PTFE-gevoerde of bronzen bussen zorgen voor:

    • Soepele schijfrotatie
    • Verminderde mechanische slijtage
    • Verbeterde weerstand tegen drukverschilbelastingen

    Materiaalopties voor verschillende serviceomstandigheden

    De klep ondersteunt configuraties van gegoten staal, roestvrij staal en nodulair gietijzer. De uiteindelijke materiaalkeuze moet gebaseerd zijn op de bedrijfsdruk, vloeistofeigenschappen, corrosie-eisen en de projectspecificatie.

    Selectie Referentie

    Toepassingsgids voor de industrie

    02
    Industrie Bedrijfstoestand Aanbevolen configuratie Voordeel
    Thermische elektriciteitscentrale Koelwatercirculatie, drukcycli WCB-lichaam + roestvrijstalen bekleding Verbeterde duurzaamheid bij herhaaldelijk gebruik
    Chemische verwerking Corrosieve industriële vloeistoffen CF8M / CF3M roestvrij staal Verbeterde corrosieweerstand
    Mijnbouw ontwatering Schurend water met hoge stroomsnelheid Nodulair gietijzeren lichaam + slijtvaste bekleding Verminderd erosierisico
    Industrieel watersysteem Pompafvoerleidingen Zware kussenstructuur Verminderde hydraulische impact

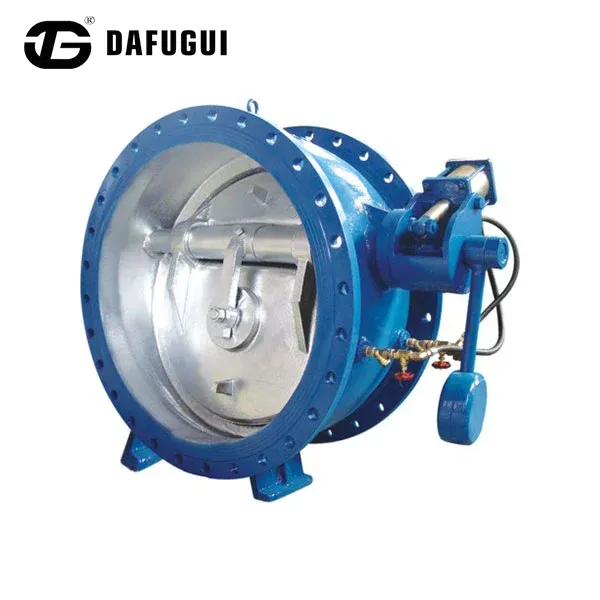

    Butterfly Buffer Check Valve
    Productgegevens

    Technische specificaties

    03

    De volgende specificaties zijn overgenomen uit de meegeleverde productinformatie. Bevestig de technische formulering en toepasselijke normen met het projectteam voordat u de definitieve apparatuur selecteert.

    Nominaal vermogen 1,0-2,5 biljoen hex
    Nominale diameter 50-1400 mm
    Werktemperatuur 0-80°C
    Toepasselijke dienst Inheems water, vijverwater, enz.
    lichaamsmateriaal Lichaamsmateriaal: Kogelinkt ijzer, ijzer of staal verkrijgbaar
    Verbindingsmethode Juridische verbinding
    Ansou-positie Suihan-uitgangspijp
    Dafugui-ondersteuning

    Dafugui-merkvoordeel: after-sales service en technische begeleiding

    Er zijn technische documentatie en serviceondersteuning beschikbaar om klanten te helpen bij het coördineren van de installatie, inbedrijfstelling en doorlopend onderhoud.

    Uitgebreide technische handleidingen

    Elke zending van een heavy-duty schokabsorberende vlinderkussenterugslagklep bevat uitgebreide technische tekeningen, schema's voor de aandraaimomenten van de bouten en onderhoudshandleidingen voor de buffers.

    Uitlijningsadvies op afstand en op locatie

    Ons engineeringteam biedt ondersteuning via video-instellingen en technisch advies om projectteams van klanten te helpen tijdens installatie en inbedrijfstelling in het veld.

    Inventaris van reserveonderdelen met snelle respons

    We beschikken over een gevuld magazijn met kritische interne componenten, afdichtingen en assen, waardoor een snelle wereldwijde verzending mogelijk is en de downtime voor de klant tot een minimum wordt beperkt.

    Productvragen

    Veelgestelde vragen

    Welk onderhoud heeft het interne schokabsorberende kussen in de loop van de tijd nodig?

    De kussenzone vereist minimale routinematige verzorging. Het inspecteren van zittingafdichtingen en aspakkingen tijdens geplande jaarlijkse onderhoudswerkzaamheden aan de fabriek is doorgaans voldoende.

    Is deze robuuste, schokabsorberende terugslagklep met vlinderkussen bestand tegen vloeistoferosie bij hoge snelheid?

    Ja, het interne stromingspad is gestroomlijnd om turbulentie te minimaliseren, en kritische afdichtingsranden kunnen worden bedekt met harde legeringen zoals Stelliet voor zware schurende omstandigheden.

    Hoe snel reageert het technische serviceteam van Dafugui op veldvragen?

    Onze toegewijde post-sales engineeringgroep evalueert veldvragen en biedt binnen 24 uur technische begeleiding of diagnostische ondersteuning.
