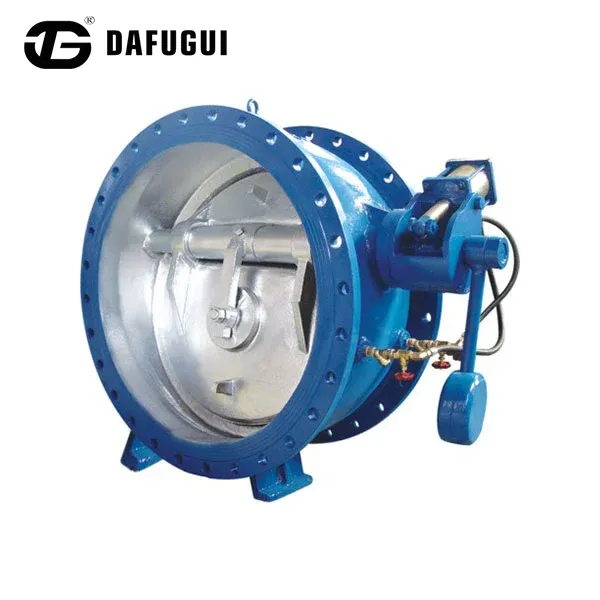

Vlinderklep met dubbele plaat en hydraulisch buffersysteem

Koop vlinderterugslagklep met dubbele plaat en hydraulisch buffersysteem rechtstreeks bij de Chinese fabrikant Dafugui om de efficiëntie van de leidingen te verbeteren. Deze robuuste klep combineert een compacte wafelvoetafdruk met een intern hydraulisch dempingsmechanisme en beheert lijntrillingen over 1,0–2,5 MPa nutsnetwerken terwijl het installatiegewicht wordt verlaagd.

Structureel ontwerp en operationele voordelen

Compacte Wafer-type constructie

De vlinderterugslagklep met dubbele plaat en het behuizingsontwerp van het hydraulisch buffersysteem maakt installatie tussen pijpleidingflenzen mogelijk, waardoor de totale installatielengte wordt verkort in vergelijking met traditionele terugslagkleppen van het zwenktype.

Voordelen zijn onder meer:

Verminderde installatieruimtevereisten

Lager klepgewicht voor pijpleidingen met grote diameter

Eenvoudiger onderhoud in compacte apparatuurlay-outs

Geschikt voor pompskids en modulaire systemen

Ontwerp met dubbele plaatstroomregeling

De klep maakt gebruik van twee onafhankelijke halfronde platen die zijn verbonden via een centrale scharnieras.

Tijdens normale stroom:

Vloeistofdruk duwt de platen open.

Het gesplitste schijfontwerp zorgt voor een uitgebalanceerd stroompad.

De lagere schijfbeweging helpt de openingsweerstand te verminderen.

Tijdens tegenstroom:

Veren zorgen voor een snelle initiële sluiting.

Het hydraulische buffersysteem regelt de uiteindelijke zitbeweging.

Gecontroleerde sluiting helpt drukschommelingen te verminderen die worden veroorzaakt door plotselinge afsluiting.

Normen en ontwerpnaleving

Materiaalkeuzegids voor operationele omstandigheden

Dafugui-merkvoordeel: certificeringen en kwaliteitsborging

• Drievoudige ISO-accreditatie:Dafugui opereert onder de gecertificeerde ISO 9001 (kwaliteitsmanagement), ISO 14001 (milieu) en ISO 45001 (arbeidsveiligheid) raamwerken om een ​​consistente productiekwaliteit te garanderen.

• Naleving van de mondiale markt:Producten zijn voorzien van de Europese CE-certificering voor vrij verkeer op de industriële markten van de EU en voldoen aan strenge API-normen voor internationale olie- en gasvloeistofcontrolesystemen.

• 100% traceerbaarheid in de fabriek:Elke vlinderterugslagklep met dubbele plaat en hydraulisch buffersysteem is voorzien van hardgedrukte warmtenummers en materiaalidentificatiecodes gekoppeld aan de volledige EN 10204 3.1 materiaaltestrapporten (MTR).

Kwaliteitsinspectieprotocollen

• Hydrostatische shell-test:Getest bij 1,5x werkdruk voor structurele geluidsverificatie.

• Hogedrukstoeltest:Getest met een rating van 1,1x om de luchtbeldichte afdichting te bevestigen.

• Plaatuitlijning en inspectie van veerspanning:Gecontroleerd om een ​​evenwichtige plaatsluiting zonder binding te garanderen.

• Visuele en oppervlakte-audits:Geverifieerd vrij van zandgaten, porositeit of machinale bramen.

Technische specificaties

Veelgestelde vragen

Kan deze vlinderterugslagklep met dubbele plaat en hydraulisch buffersysteem in verticale leidingen worden geïnstalleerd?

Ja, het kan worden geïnstalleerd in verticale lijnen met opwaartse stroming. De torsieveren ondersteunen de initiële sluiting van de plaat voordat de stroomomkering begint, waardoor een snelle, niet-slam-uitschakeling wordt gegarandeerd.

Waarom heeft een ontwerp met dubbele plaat de voorkeur boven een enkele schijfklep in skids met beperkte ruimte?

De configuratie met dubbele platen verdeelt het doorstroomgebied in tweeën, waardoor de verplaatsingsafstand van de schijf en het klepgewicht drastisch worden verminderd, terwijl een veel korter lichaamsprofiel van aangezicht tot aangezicht mogelijk is.

Hoe test Dafugui de stoeldichtheid voordat producten de fabriek verlaten?

Elke afzonderlijke klep ondergaat fabriekstests voor hydrostatische behuizingen bij 1,5 keer de nominale druk en luchtbeldichte zittingafdichtingstests bij 1,1 keer de nominale druk volgens de ISO 5208-normen.
