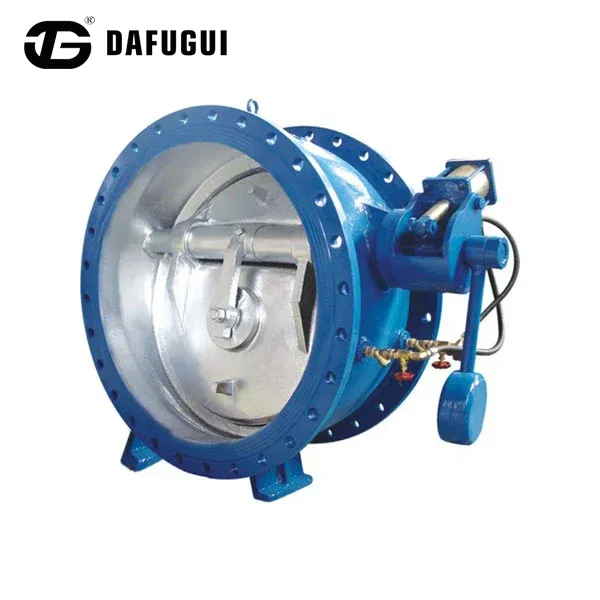

Tegengewicht vlinderbufferterugslagklep met langzaam sluitmechanisme

De Dafugui vlinderbufferterugslagklep met contragewicht en langzaam sluitmechanisme combineert door de zwaartekracht ondersteunde sluitkracht met hydraulische buffertechnologie om een ​​stabiele niet-slamsluiting te bereiken zonder externe voeding.

Wanneer de werking van de pomp onverwacht stopt, genereert het contragewicht een aanvankelijk sluitkoppel om de klepschijf naar de gesloten positie te drijven. Tijdens de laatste sluitfase regelt het hydraulische dempingsapparaat de bewegingssnelheid van de schijf, waardoor plotselinge stroomonderbrekingen worden verminderd en waterslageffecten worden geminimaliseerd.

De klep, vervaardigd in de klepproductiefaciliteit van Dafugui, ondersteunt nodulair gietijzer, gietstaal en roestvrijstalen materiaalconfiguraties voor verschillende pijpleidingmedia en bedrijfsomstandigheden.

Werkingsprincipe en langzaam sluitende controle

Door zwaartekracht ondersteunde sluiting van het contragewicht

Op de klepas is een externe contragewichtarm geïnstalleerd die zorgt voor een continu sluitmoment door middel van zwaartekracht. In tegenstelling tot elektrisch gestuurde actuatoren werkt de contragewicht-vlinderbufferterugslagklep met langzaam sluitend mechanisme automatisch tijdens een stroomstoring of nooduitschakeling van de pomp.

De positie van het contragewicht kan langs de hefboomarm worden aangepast om de sluiteigenschappen aan te passen aan de pijpleidingdruk, stroomsnelheid en installatievereisten.

Hydraulische demping voor gecontroleerde sluiting

Tijdens de initiële sluitfase beweegt de klepschijf snel onder tegenstroomkracht en tegengewicht.

Wanneer de schijf de zitpositie nadert, regelt de hydraulische dempingscilinder de uiteindelijke sluitsnelheid door de oliestroom via het interne smoorsysteem te regelen.

Dit tweefasige sluitingsproces helpt:

Verminder de impact van de klepschijf tegen de zitting

Minimaliseer drukschommelingen

Verbeter de levensduur van de afdichtingscomponenten

Verminder trillingen in grote pijpleidingsystemen

Dafugui-merkvoordeel: concurrentievoordeel ten opzichte van collega's

• Synergie van industriële clusters:Gelegen in het Longwan-district, Wenzhou, de Chinese Valve City, en op slechts 3 km van Wenzhou Airport, profiteert Dafugui van een ongeëvenaarde lokale toeleveringsketen en efficiënte internationale scheepvaartroutes.

• Geïntegreerde productiefaciliteit van 5.000 m²:Het gieten van behuizingen, CNC-afwerking, geautomatiseerd lassen en druktesten onder één dak stelt ons in staat om tussenhandelsmarges te elimineren en concurrerende fabrieksprijzen te leveren.

• Geavanceerde investeringen in machines:Door gebruik te maken van grootschalige bewerkingscentra voor matrijzen, uiterst nauwkeurige CNC-draaibanken en geautomatiseerde laslijnen, handhaaft Dafugui een hogere productieprecisie en kortere doorlooptijden dan regionale assemblagewerkplaatsen.

Technische specificaties

Kwaliteitsinspectie en testen

Elke Dafugui-vlinderbufferterugslagklep met contragewicht en langzaam sluitmechanisme ondergaat vóór verzending inspectieprocedures:

Hydrostatische druktest

Kleplichamen worden getest onder hydrostatische druk volgens de toepasselijke normen om de drukweerstand en structurele integriteit te verifiëren.

Lekkagetest van de stoel

De afdichtingsprestaties worden gecontroleerd onder nominale drukomstandigheden om betrouwbare afsluitprestaties te bevestigen.

Prestatietest hydraulische demping

De sluitslag- en dempingskarakteristieken worden geïnspecteerd om een ​​soepele werking van het langzaam sluitende mechanisme te garanderen.

Dimensionale inspectie

Kritieke componenten, waaronder:

Ventiel schacht

Schijfpositie

Afmetingen flens

Contragewichtkoppeling

worden vóór de eindmontage gemeten.

Veelgestelde vragen

Wat gebeurt er als een stroomstoring de hoofdpompen onverwacht stopt?

Het contragewichtmechanisme zakt automatisch onder invloed van de zwaartekracht wanneer de voorwaartse stroom stopt, waardoor onmiddellijke sluiting wordt geïnitieerd zonder dat externe elektriciteit of handmatige tussenkomst nodig is.

Kan de tegengewicht-vlinderbufferterugslagklep met langzaam sluitmechanisme worden gebruikt in onbehandelde ruwwaterleidingen?

Ja, wanneer hij is uitgerust met een nodulair gietijzeren lichaam met epoxycoating en roestvrijstalen as, kan hij ruw rivierwater en regenwater met milde zwevende vaste stoffen verwerken zonder te blijven plakken.

Hoe verhouden de prijzen van Dafugui zich tot die van Europese klepleveranciers?

Door gebruik te maken van het volwassen industriële ecosysteem en de geïntegreerde fabrieksactiviteiten van Wenzhou, levert Dafugui CE- en API-conforme kleppakketten tegen aanzienlijk kortere inkoopdoorlooptijden en -kosten.
