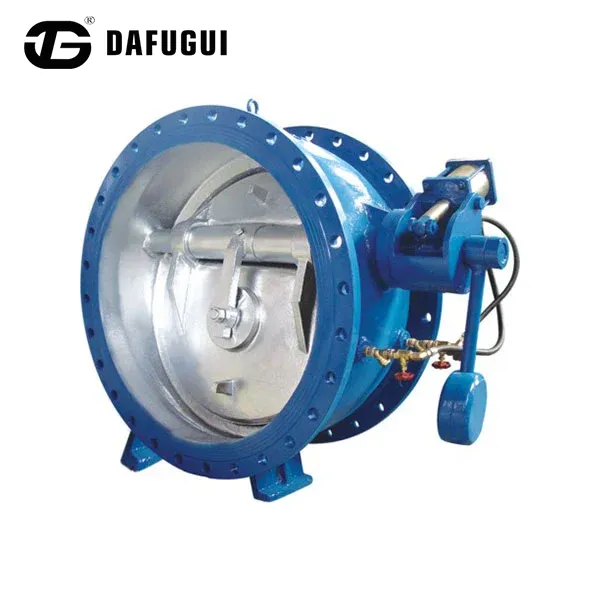

Vlinderbufferterugslagklep met hydraulische dempingscilinder

De vlinderbufferterugslagklep met hydraulische dempingscilinder, rechtstreeks geleverd door de Chinese fabrikant Dafugui, biedt betrouwbare terugstroomcontrole voor zware gemeentelijke en industriële pijpleidingen. Het systeem werkt naadloos in de maten DN50 tot en met DN1400 en maakt gebruik van tweetraps hydraulische buffering om drukstoten te beheersen zonder de systeemefficiëntie in gevaar te brengen.

De klep is vervaardigd met een behuizing van nodulair gietijzer, gegoten staal of roestvrij staal en is geschikt voor watertransmissiepijpleidingen, rioleringssystemen, koelwatercirculatienetwerken en industriële vloeistoftoepassingen. Dafugui biedt op maat gemaakte hydraulische aanpassingen op basis van pijpleidingdruk, pompkarakteristieken en bedrijfsvereisten.

Werkingsprincipe van hydraulische bufferregeling

Tweetraps sluitingsontwerp

Wanneer de vlinderbufferterugslagklep met hydraulische dempingscilinder stopt of de stroomrichting verandert, begint de klepschijf automatisch te sluiten onder tegengestelde stroomkracht.

Tijdens de eerste fase wordt ongeveer 70-80% van de schijfbeweging snel voltooid om overmatige tegenstroom te voorkomen.

Tijdens de tweede fase regelt de externe hydraulische dempingscilinder de laatste sluitbeweging, waardoor de schijf geleidelijk de klepzitting kan naderen.

Hydraulisch cilinderdempingsmechanisme

De hydraulische cilinder werkt door gecontroleerde olieverplaatsing. Terwijl de klepas naar de sluitpositie draait, dwingt de beweging van de zuiger hydraulische olie door een instelbaar smoorkanaal.

Dit creëert een instelbare weerstand, vertraagt ​​de uiteindelijke sluitsnelheid en helpt drukschommelingen in het pijpleidingsysteem te verminderen.

Prestaties ter vermindering van waterslag

Door de laatste sluitingsfase te regelen, helpt het hydraulische dempingsmechanisme plotselinge stroomonderbrekingen te minimaliseren en het risico op schadelijke drukstoten in pijpleidingen over lange afstanden te verminderen.

Ontwerpnormen en naleving

Belangrijkste kenmerken

Verstelbare hydraulische sluitbediening

Met de aan de zijkant gemonteerde hydraulische cilinder kunnen ingenieurs de sluitsnelheid aanpassen aan de lengte van de pijpleiding, de uitschakelkarakteristieken van de pomp en de werkdruk.

Dit maakt de klep geschikt voor verschillende watervoorzieningsnetwerken en industriële vloeistofsystemen die aangepaste sluitprestaties vereisen.

Non-Slam-terugstroombeveiliging

Het gecontroleerde sluitmechanisme vermindert de plotselinge impact van de schijf tegen de klepzitting, waardoor de levensduur wordt verlengd en een stabiele werking van de pijpleiding wordt gehandhaafd.

Robuuste vlinderklepstructuur

Het vlinderschijfontwerp biedt compacte afmetingen, minder installatieruimte en een betrouwbare werking in pijpleidingsystemen met grote diameter.

Meerdere materiaalopties

Dafugui levert verschillende materialen voor carrosserie en interne componenten, afhankelijk van de toepassingsomstandigheden:

• Nodulair gietijzer GGG40/GGG50 voor algemene watertoepassingen
• Gegoten stalen WCB voor industriële systemen met hogere druk
• Roestvast staal CF8/CF8M voor omgevingen met corrosieve media

Kwaliteitscontrole en testen

Elke DafuguiVlinderbufferterugslagklepondergaat inspectieprocedures vóór verzending:

Hydrostatische schaaltest

Kleplichamen worden getest onder hydraulische druk volgens de vereisten van API 598 om de structurele sterkte en drukweerstand te verifiëren.

Lekkagetest van de stoel

Er worden bidirectionele afdichtingstests uitgevoerd om de dichtheid van de kleppen te bevestigen en ongewenste terugstroming te voorkomen.

Dimensionale inspectie

Kritische componenten, waaronder klepschachten, schijfafdichtingsoppervlakken en flensafmetingen, worden geïnspecteerd met behulp van precisiemeetapparatuur.

Coatinginspectie

De dikte van de interne en externe epoxycoating wordt gemeten om de corrosiebeschermingsprestaties te garanderen.

Industriële toepassingen

Gemeentelijke watervoorzieningssystemen

De klep, die achter pompstations en langs transmissiepijpleidingen wordt geïnstalleerd, helpt de tegenstroom te regelen en drukschommelingen tijdens het uitschakelen van de pomp te verminderen.

Rioolwaterzuiverings- en transportpijpleidingen

Geschikt voor afvalwatersystemen waar betrouwbare terugstroombeveiliging en corrosiebestendige bescherming vereist zijn.

Koelwatersystemen voor elektriciteitscentrales

Gebruikt in koelwatercirculatiepijpleidingen om pompen te beschermen en een stabiele stroomrichting te behouden.

Industriële procespijpleidingen

Toepasbaar voor industrieel water, behandeld afvalwater en andere niet-agressieve vloeistofsystemen die een gecontroleerde klepsluiting vereisen.

Dafugui productievoordelen

Precisiebewerkingsmogelijkheden

Dafugui gebruikt CNC-bewerkingsapparatuur om kleplichamen, assen, schijven en afdichtingscomponenten te verwerken, waarbij de maatnauwkeurigheid en de consistentie van de assemblage behouden blijven.

Aangepaste hydraulische aanpassing

De hydraulische cilinderparameters kunnen worden geconfigureerd volgens:

• Lengte van de pijpleiding
• Pompcapaciteit
• Statische druk
• Stroomsnelheid
• Vereiste sluitingstijd

Geïntegreerde productie en kwaliteitscontrole

Klepgieten, machinale bewerking, montage-inspectie, druktesten en coatinginspectie worden gecontroleerd via een geïntegreerd productieproces.

Technische specificaties

Veelgestelde vragen

Hoe verbetert een hydraulische dempingscilinder een vlinderterugslagklep?

Een vlinderbufferterugslagklep met hydraulische dempingscilinder regelt de uiteindelijke sluitsnelheid van de klepschijf. Vergeleken met conventionele mechanische sluitmethoden biedt het een instelbare weerstand tijdens de laatste slag, waardoor plotselinge drukveranderingen als gevolg van snelle klepsluiting worden verminderd.

Kan de hydraulische sluitsnelheid na installatie worden aangepast?

Ja. Het hydraulische systeem kan worden uitgerust met verstelbare smoringscomponenten, waardoor onderhoudspersoneel de sluitkarakteristieken kan aanpassen aan de werkelijke bedrijfsomstandigheden van de pijpleiding.

Welke materialen zijn beschikbaar voor corrosieve toepassingen?

Dafugui biedt roestvrijstalen CF8/CF8M-componenten en corrosiebestendige coatingopties voor toepassingen met afvalwater, industriële vloeistoffen of omgevingen die verbeterde corrosiebescherming vereisen.

Welke keuringsdocumenten zijn beschikbaar voor exportorders?

Dafugui kan inspectiegegevens, druktestrapporten, materiaaldocumentatie en inspectieondersteuning door derden leveren volgens de projectvereisten van de klant.
