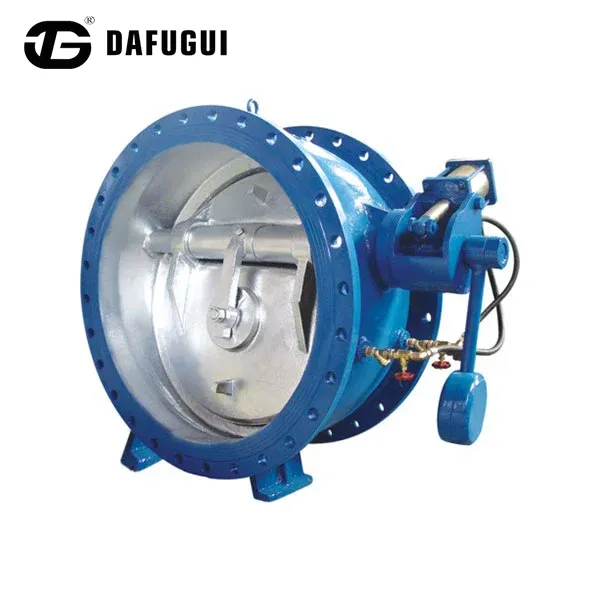

Gecontroleerde vlinderbufferterugslagklep met langzame sluitsnelheid

De gecontroleerde, langzaam sluitende vlinderbufferterugslagklep van Dafugui is ontworpen voor gemeentelijke watertransmissie, industriële circulatiesystemen en pompstationtoepassingen waarbij ongecontroleerde klepsluiting drukschommelingen en mechanische spanning kan veroorzaken.

De klep combineert een vlinderterugslagklepstructuur met een verstelbaar hydraulisch buffersysteem. Tijdens normaal bedrijf opent de schijf met een lage stromingsweerstand. Wanneer tegenstroom optreedt nadat de pomp is uitgeschakeld, regelt het hydraulische dempingsapparaat de laatste sluitfase, waardoor plotselinge schijfimpact wordt verminderd en waterslageffecten worden geminimaliseerd.

De Dafugui-kleppen zijn vervaardigd met CNC-gefreesde componenten, op druk geteste kleplichamen en meerdere flensaansluitopties. Ze zijn verkrijgbaar voor DN50–DN1400-pijpleidingsystemen met drukwaarden tot 2,5 MPa.

Verstelbare hydraulische dempingsregeling

Variabele hydraulische gasklepafstelling

De vlinderbufferterugslagklep met gecontroleerde langzame sluitingssnelheid is uitgerust met een verstelbare naaldklep die de oliestroomweerstand in de dempingskamer regelt. Door de gasklepopening aan te passen, kunnen onderhoudsmonteurs de langzame sluitsnelheid aanpassen aan de werkelijke pijpleidingvereisten.

Hierdoor kunnen de sluiteigenschappen van de klep worden afgestemd op verschillende systeemomstandigheden, waaronder:

Watertransportpijpleidingen over lange afstanden

Pompstation met hoge opvoerhoogte

Afvoerleidingen met grote diameter

Industriële koelwatersystemen

Sluitprestaties in twee fasen

De klep hanteert een tweetraps sluitproces:

Snelle sluitingsfase (eerste slag)

De schijf beweegt snel door het grootste deel van zijn sluithoek onder tegengestelde stroomkracht, waardoor de hoeveelheid omgekeerde vloeistofbeweging wordt verminderd.

Gecontroleerde langzame sluitingsfase (laatste slag)

Naarmate de schijf de zittingpositie nadert, verhoogt de hydraulische cilinder geleidelijk de weerstand, waardoor de uiteindelijke beweging wordt vertraagd en de mechanische impact op de klepzitting wordt verminderd.

Deze gecontroleerde sluitvolgorde zorgt voor soepelere afsluitprestaties in vergelijking met conventionele terugslagkleppen zonder dempingssystemen.

Hydraulische bufferbescherming

De vlinderbufferterugslagklep met gecontroleerde langzame sluitsnelheid absorbeert een deel van de sluitenergie van de schijf door middel van gecontroleerde olieverplaatsing. Dit vermindert:

Slagkracht van klepschijf

Trillingen in de pijpleiding

Drukschommelingen tijdens pomptrips

Mechanische belasting op aangesloten leidingcomponenten

Technische specificaties

Kwaliteitsinspectie en fabriekstesten

Om een ​​betrouwbare werking vóór verzending te garanderen, voert Dafugui inspectieprocedures uit, waaronder:

Hydrostatische druktesten

Kleplichamen worden getest onder hydraulische druk volgens de toepasselijke normen om de structurele sterkte en afdichtingsprestaties te verifiëren.

Functietesten van hydraulische cilinders

Elk dempingssamenstel wordt gecontroleerd op:

Soepele zuigerbeweging

Instelbare gasrespons

Consistentie van de sluitsnelheid

Dimensionale nauwkeurigheidsinspectie

Kritieke componenten, waaronder:

Schachtdiameter

Uitlijning van schijven

Afmetingen van de bewerking van de zitting

Afmetingen flensaansluiting

worden geïnspecteerd met behulp van precisiemeetapparatuur.

Kwaliteitscontrole van coatings

De dikte van de beschermende coating en de kwaliteit van het oppervlak worden geïnspecteerd om de corrosieweerstand tijdens langdurig gebruik te verbeteren.

Veelgestelde vragen

Hoe regelt de verstelbare hydraulische cilinder de sluitsnelheid van de klep?

De vlinderbufferterugslagklep met gecontroleerde langzame sluitsnelheid regelt de sluitsnelheid door de oliestroom via een verstelbare gasklep te regelen. Het veranderen van de gasklepopening wijzigt de dempingsweerstand, waardoor ingenieurs de laatste sluitfase kunnen aanpassen aan de bedrijfsomstandigheden van de pijpleiding.

Waarom is langzaam sluiten belangrijk bij grote waterleidingen?

Pijpleidingen met een grote diameter bevatten een aanzienlijk vloeistofmomentum. Het snel sluiten van de klep kan drukgolven veroorzaken die leidingen, verbindingen en apparatuur onder druk zetten. Gecontroleerd langzaam sluiten helpt deze plotselinge drukveranderingen tijdens pompuitschakelingen te verminderen.

Kan Dafugui de klep aanpassen aan de verschillende omstandigheden van het pompstation?

Ja. Dafugui kan de hydraulische dempingskarakteristieken aanpassen op basis van de pijpleidinglengte, debiet, drukwaarde en projectvereisten om een ​​geschikte klepconfiguratie te bieden.

Welke inspecties worden vóór verzending uitgevoerd?

Elke klep ondergaat druktests, maatinspecties, controles van de hydraulische dempingsfunctie en inspectie van de kwaliteit van de coating vóór levering.
