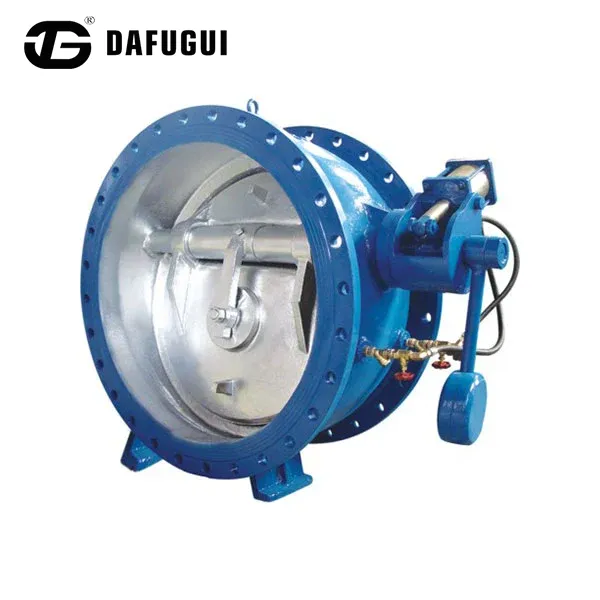

Non Slam Water Hammer Eliminatie Vlinderbufferterugslagklep
  • Non Slam Water Hammer Eliminatie VlinderbufferterugslagklepNon Slam Water Hammer Eliminatie Vlinderbufferterugslagklep

Non Slam Water Hammer Eliminatie Vlinderbufferterugslagklep

De Non Slam Water Hammer Elimination Butterfly Buffer-terugslagklep van Dafugui is ontworpen voor terugstroompreventie in pompsystemen waar snelle sluiting voorbijgaande drukveranderingen kan veroorzaken. De gebufferde sluitstructuur regelt de laatste beweging van de schijf om mechanische impact, trillingen en bedrijfsgeluiden te verminderen. De klep is geschikt voor gemeentelijke watervoorziening, afvalwateroverdracht, koelwater van elektriciteitscentrales en industriële waterleidingen.
    Terugslagkleptechniek

    Non Slam Water Hammer Elimination Butterfly Buffer Terugslagklep voor industriële en gemeentelijke pijpleidingprojecten

    De Dafugui Non Slam Water Hammer Elimination vlinderbufferterugslagklep is ontworpen om stabiele terugstroompreventie te bieden in pompsystemen waar een snelle sluiting van de klep voorbijgaande drukveranderingen kan veroorzaken.

    Traditionele terugslagkleppen kunnen slagkrachten genereren wanneer de schijf snel terugkeert naar de gesloten positie nadat de pomp is gestopt. Deze vlinderbufferterugslagklep maakt gebruik van een gecontroleerde sluitstructuur om de laatste beweging van de schijf vóór het plaatsen te vertragen, waardoor de mechanische impact tussen de schijf en de klepzitting wordt verminderd.

    Het ontwerp is geschikt voor watertransportleidingen over lange afstanden, pompstations, industriële watersystemen en toepassingen die minder trillingen en bedrijfsgeluid vereisen.

    Bedieningsmechanisme

    Hoe de non-slam vlinderbufferterugslagklep de sluitimpact regelt

    Het sluitproces is ontworpen rond een gecontroleerde beweging van de vlinderschijf. Tijdens normaal bedrijf houdt de voorwaartse vloeistofdruk de vlinderschijf open met minimale stromingsweerstand. Wanneer de pomp stopt of de stroomrichting verandert, begint de schijf onder tegengestelde stroomkracht naar zijn zitting terug te keren.

    Non-Slam-sluitingsprincipe

    01. Initiële schijfbeweging

    De schijf begint te sluiten onder tegengestelde stroomkracht.

    02. Snelle initiële sluiting

    De initiële sluitbeweging vindt snel plaats om de tegenstroom te beperken.

    03. Gecontroleerde buffering

    Het buffermechanisme regelt de laatste sluitfase.

    04. Geleidelijke zitplaatsen

    De schijf maakt geleidelijk contact met de stoel, waardoor de impact bij het sluiten wordt verminderd.

    Dit tweefasige sluitproces helpt plotselinge drukveranderingen te verminderen en verbetert de servicestabiliteit van de klep.

    Butterfly Buffer Check Valve closing structure
    Technische gegevens

    Technische specificaties van de vlinderbufferterugslagklep

    De volgende technische informatie is overgenomen uit de meegeleverde productbeschrijving. Bevestig de definitieve configuratie, aansluitgegevens en bedrijfsomstandigheden aan de hand van de projectspecificatie voordat u bestelt.

    Nominaal vermogen 1,0-2,5 biljoen hex
    Nominale diameter 50-1400 mm
    Werktemperatuur 0-80°C
    Toepasselijke dienst Inheems water, vijverwater, enz.
    Lichaamsmateriaal Lichaamsmateriaal: Kogelinkt ijzer, ijzer of staal verkrijgbaar
    Verbindingsmethode Juridische verbinding
    Installatiepositie Suihan-uitgangspijp
    Prestaties en constructie

    Belangrijkste ontwerpkenmerken voor pijpleidingbescherming

    Waterslagdrukregeling

    Waterslag treedt op wanneer stromende vloeistof snel van snelheid verandert, waardoor er drukgolven in de pijpleiding ontstaan. De Non Slam Butterfly Buffer-terugslagklep helpt deze toestand onder controle te houden door:

    • Vermindering van snelle schijfimpact tijdens sluiting
    • Het uiteindelijke zitproces gladstrijken
    • Vermindering van trillingen die worden overgedragen op pijpleidingen en apparatuur
    • Bescherming van aangesloten componenten zoals flenzen, pakkingen en drukinstrumenten

    De werkelijke drukrespons hangt af van de lengte van de pijpleiding, de vloeistofsnelheid, de pompkarakteristieken en het systeemontwerp.

    Geluidsarme werking voor pompstations

    Vergeleken met conventionele terugslagkleppen die merkbaar impactgeluid bij het sluiten kunnen veroorzaken, zorgt de gebufferde sluitstructuur voor een soepelere werking.

    Het is geschikt voor:

    • Pompkamers binnenshuis
    • Stedelijke watervoorzieningen
    • Residentiële waterinfrastructuur
    • Industriële installaties die minder bedrijfsgeluid vereisen

    Vlinderschijfstructuur voor grote pijpleidingtoepassingen

    De vlinderconfiguratie biedt:

    • Compacte klepafmetingen
    • Lagere installatieruimtevereisten
    • Geschikte oplossingen voor pijpleidingen met grote diameter
    • Verminderde onderhoudscomplexiteit

    De gestroomlijnde stroomdoorgang zorgt voor een efficiënte vloeistofbeweging onder normale bedrijfsomstandigheden.

    Industriële toepassingen

    Toepassingsgebieden voor non-slam vlinderbufferterugslagkleppen

    De klep kan worden overwogen voor watertransmissie-, pomp- en industriële circulatiesystemen waarbij terugstroompreventie en gecontroleerd sluiten belangrijk zijn. De aanbevolen materiaalconfiguratie moet worden vergeleken met het feitelijke medium en de bedrijfsomstandigheden.

    Industrie Bedrijfsvereiste Aanbevolen configuratie
    Gemeentelijke watervoorziening Bescherming tegen pompuitschakeling en controle van drukschommelingen Nodulair gietijzeren lichaam + EPDM-zitting
    Riooloverdrachtsysteem Terugstroompreventie met corrosiebestendigheid Gecoat nodulair gietijzer + corrosiebestendige bekleding
    Koelwater van de elektriciteitscentrale Continue circulatiewerking Gegoten stalen behuizing + SS316 componenten
    Industriële waterpijpleiding Stabiele werking bij herhaalde cycli Aangepaste materialen en afdichtingssysteem
    Gemeentelijke waternetwerken

    Voor watertoevoerleidingen en pompfaciliteiten waarbij terugstroompreventie vereist is tijdens het uitschakelen van de pomp.

    Riolering overdracht

    Voor afvalwateroverdrachtsystemen waarbij de behuizingscoating en interne materialen moeten worden geselecteerd op basis van het getransporteerde medium.

    Koeling van de elektriciteitscentrale

    Voor koelwatercirculatiesystemen die continu werken en geschikte klepmaterialen vereisen.

    Industriële watersystemen

    Voor industriële pijpleidingprojecten die een geschikt afdichtingssysteem en configuratie vereisen voor herhaalde bedrijfscycli.

    Projectselectie

    Hoe u de juiste vlinderbufferterugslagklep selecteert

    Bij het selecteren van een vlinderbufferterugslagklep met non-slam-waterslageliminatie moeten ingenieurs de pijpleidingparameters, vloeistofcondities en installatievereisten samen evalueren. Deze details helpen bepalen of de klepconfiguratie geschikt is voor het besturingssysteem.

    Pijplijnparameters

    • Pijpdiameter
    • Stroomsnelheid
    • Bedrijfsdruk
    • Pompcapaciteit
    • Lengte pijpleiding

    Vloeibare omstandigheden

    • Schoon water
    • Riolering
    • Koelwater
    • Industrieel proceswater

    Installatievereisten

    • Horizontale of verticale installatieomstandigheden
    • Beschikbare onderhoudsruimte
    • Vereiste flensstandaard

    Dafugui kan configuratie-aanbevelingen geven op basis van operationele projectgegevens. Kopers kunnen pijpleidingtekeningen, bedrijfsparameters en vereiste hoeveelheden indienen voor technische beoordeling.

    Voor andere klepvereisten kunt u terecht op onzeterugslagklep bereikof verken de wijdere omgevingproductassortiment industriële kleppen.

    Technische vragen

    Veelgestelde vragen

    Hoe beschermt deze Non Slam Water Hammer Elimination Butterfly Buffer-terugslagklep tegen gezamenlijk huilen?

    Door plotselinge dynamische drukpieken te elimineren, blijft de interne pijpleidingdruk ruim binnen de normale bedrijfsdrempels, waardoor wordt voorkomen dat flenspakkingen verslappen of uitblazen.

    Kan een klant vóór verzending naar de fabriek een inspectie door een derde partij (bijvoorbeeld SGS, TÜV, BV) aanvragen?

    Ja, Dafugui verwelkomt routinematig externe inspecteurs om de productiedocumentatie te beoordelen, getuige te zijn van hydrostatische druktests en de naleving van de verpakking te verifiëren.

    Welke opties zijn er als een aangepast klepformaat niet-standaard flensboringen vereist?

    Onze CNC-draaiwerkplaats kan niet-standaard flensboutgatindelingen bewerken volgens aangepaste technische tekeningen die tijdens het plaatsen van de bestelling zijn ingediend.

    Projectaanvragen

    Bespreek de vereisten voor uw vlinderbufferterugslagklep met Dafugui

    Geef bij projectaanvragen de vereiste klepdiameter, bedrijfsomstandigheden, installatiegegevens, materiaalvereisten en geschatte hoeveelheid op. Dafugui kan de aangeleverde informatie bekijken en een geschikte klepconfiguratie bespreken.
