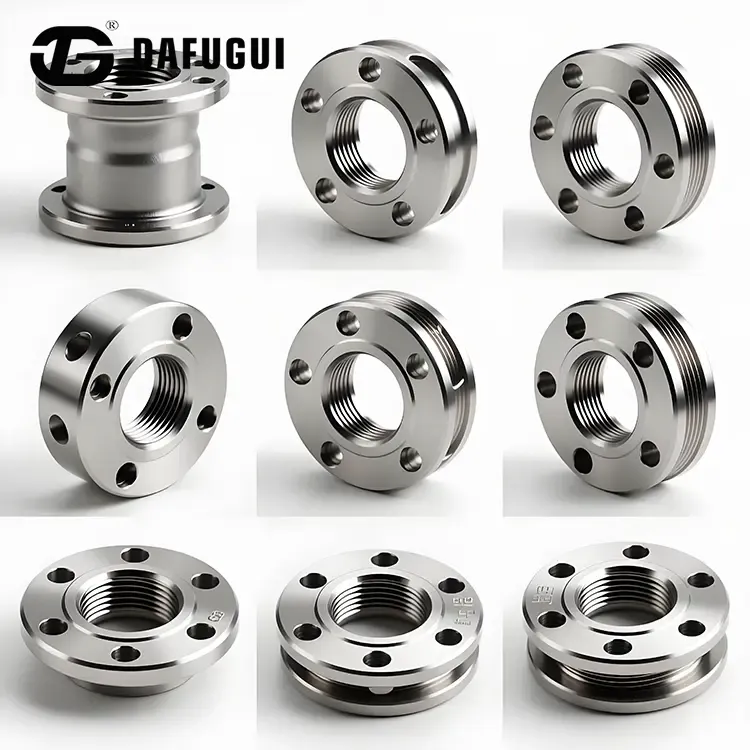

S32760 Super duplex flenzen met schroefdraad voor offshore olie en gas

Ontworpen voor offshore-platformonderhoud, FPSO-verbindingen voor scheepsspruitstukken en processkids, Dafugui'sS32760 Super duplex flenzen met schroefdraad voor offshore olie en gashelp operators de gevaren van heet werk in gebieden met vluchtige koolwaterstoffen te beperken. Elke flens is voorzien van nauwkeurig bewerkte interne NPT- of BSPT-schroefdraad geproduceerd op CNC-draaicentra, waardoor een mechanische verbinding ontstaat met bijpassende buisuiteinden met schroefdraad. Deze productlijn is massief gesmeed uit een UNS S32760-legering en biedt structurele weerstand tegen cyclische oceaangolfbewegingen en degradatie van de mariene atmosfeer.

Offshore maritieme techniek

• Elimineert de vereisten voor heet werk op locatie:Beschikt over nauwkeurig bewerkte interne schroefdraden (NPT/BSPT-compatibel met ASME B1.20.1) die rechtstreeks aansluiten op bijpassende pijpdraden. Dit ontwerp elimineert de noodzaak van veldlassen met open vuur en vermijdt plaatselijke verzachting van door hitte beïnvloede zones (HAZ) op offshore-constructies.

• Hoge opbrengst en trekvastheid:S32760 superduplex flenzen met schroefdraad voor offshore olie en gas vervaardigd uit gesmeed UNS S32760 (F55) superduplex staal, waarmee een nominale vloeigrens ≥ 550 MPa wordt bereikt – substantieel hoger dan conventioneel 316L roestvrij staal. Dit maakt een geoptimaliseerd ontwerp van de wanddikte mogelijk op gewichtsgevoelige bovenzijdemodules.

• Bescherming tegen maritieme corrosie:Ontworpen met een Pitting Resistance Equivalent Number (PREN) van meer dan 42 (PREN =%Cr + 3,3%Mo + 16%N + 1,6%W), zijn deze flenzen bestand tegen microbiologische corrosie, zoutnevelafzetting en zure ruwe stromen die opgeloste H bevatten.₂S en CO₂.

Normen en materiaalnaleving

Zhejiang Dafugui S32760 flenzendetails

Zhejiang Dafugui S32760 Flenzen PROCESstroom

Offshore-specifieke kwaliteitsprotocollen

• Niet-destructief onderzoek (NDT):100% ultrasone tests (UT) en vloeistofpenetratietests (PT) uitgevoerd in overeenstemming met ASME Sectie V om de interne stevigheid van het smeedstuk en de integriteit van het oppervlak te verifiëren.

• Microstructuur- en faseanalyse:Metallografische evaluatie uitgevoerd volgens ASTM E562 om een ​​gebalanceerde 40%-60% ferriet-austenietmatrix te verifiëren, waardoor broze intermetallische fasevorming wordt voorkomen.

• Draadprofielkalibratie:Interne schroefdraden gecontroleerd met gekalibreerde GO/NO-GO-plugmeters om betrouwbare schroefdraadinschakeling in het veld te garanderen.

Focus op fabrieksproductie

• Smeden en zware bewerkingsfaciliteit:Dafugui exploiteert een moderne faciliteit van 5.000 m² op 3 km van Wenzhou Airport en maakt gebruik van smeedapparatuur met een hoog tonnage om te zorgen voor een dichte korreluitlijning die vereist is voor trillingsomgevingen op zee.

• Offshorecoating en oppervlakteafwerking:Flensafdichtingsvlakken en -draden krijgen een beschermende behandeling om bestand te zijn tegen oceaantransport en opslag onder omstandigheden met hoge luchtvochtigheid.

Maritieme logistieke informatie

• Minimale bestelhoeveelheid (MOQ):1 stuk (geschikt voor noodonderhoud en offshore skid-retrofits)

• Levertijd:15–30 dagen voor standaardvoorraad; 35-45 dagen voor op maat gemaakte gesmede maten

• Documentatiepakket:EN 10204 Type 3.1 MTC, UT/PT-testrapporten, PMI-certificaat voor chemische analyse

• Verpakkingsbescherming:VCI-anticorrosiebarrièreverpakking in ISPM 15-conforme, zware houten kratten geschikt voor zeevracht

Veelgestelde vragen

• Waarom hebben S32760 superduplex schroefdraadflenzen voor offshore olie en gas de voorkeur voor offshore retrofitprojecten?
Offshore-platforms leggen strenge brandveiligheidscontroles op. Met flenzen met schroefdraad kunnen technici in het veld leidingaansluitingen of noodreparaties uitvoeren zonder dat er vergunningen voor heet werk nodig zijn of dat er na het lassen een warmtebehandeling nodig is.

• Welke koppel- en montagerichtlijnen moeten tijdens de installatie worden gevolgd?
Technici moeten schroefdraadprofielen reinigen en een goedgekeurde anti-vastlooppasta of PTFE-schroefdraadpasta aanbrengen om te voorkomen dat de schroefdraad bij gebruik met een hoog koppel invreet.

• Kan Dafugui klasse 1500# RTJ-flenzen met schroefdraad vervaardigen voor onderzeese spruitstukken aan de bovenzijde?
Ja. Wij machinaal Ring Type Joint (RTJ)-groeven rechtstreeks op hogedruk-S32760-schroefdraadflenzen volgens de ASME B16.5-normen.
