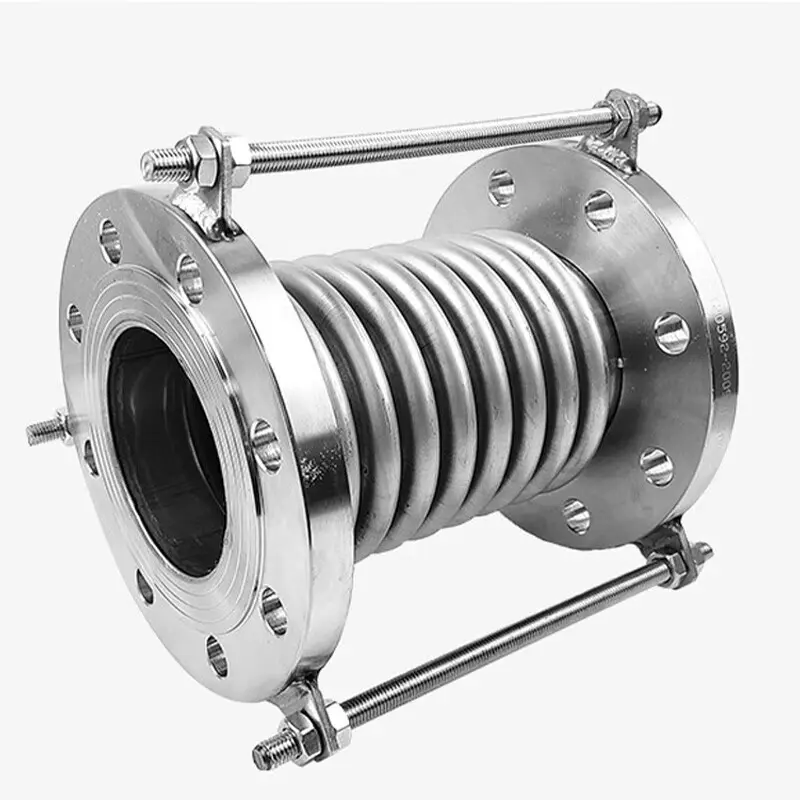

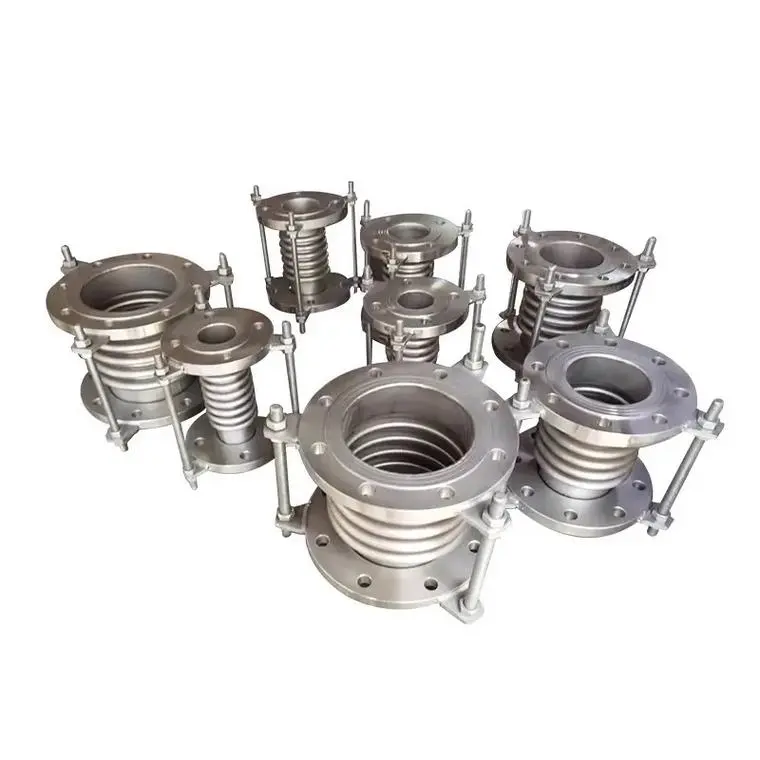

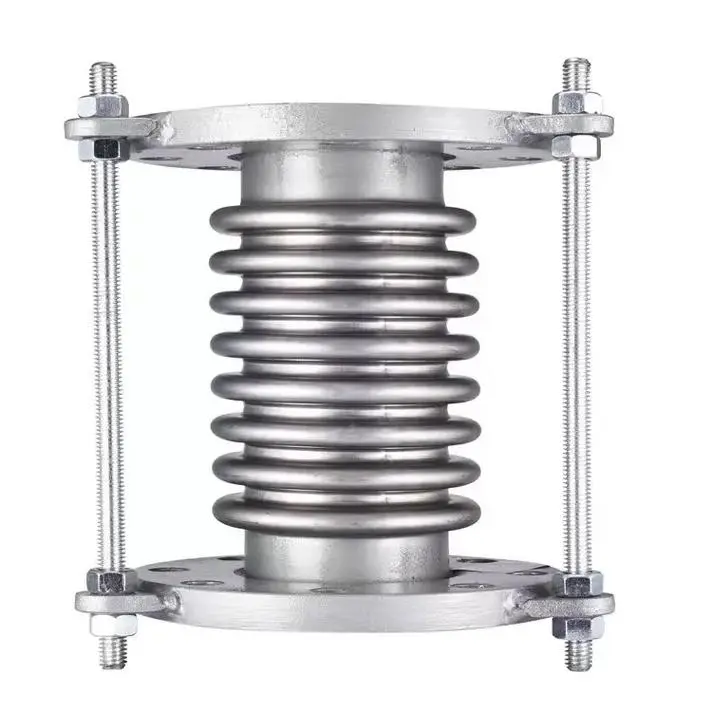

Balg-expansievoeg

De balgexpansievoeg, ook wel dilatatievoeg genoemd, is een compensatie-element dat gebruik maakt van de elastische vervorming van balgen om de thermische verplaatsing van pijpleidingen en mechanische vervorming te compenseren en trillingen te absorberen. Het bestaat uit balgen (een elastisch element) als het belangrijkste werklichaam, samen met eindpijpen, beugels, flenzen, leidingen en andere accessoires. Verbindingsmethoden omvatten flens- en gelaste typen.

Werkingsprincipe

Het kernwerkprincipe van de balgexpansieverbinding is het gebruik van de elastische vervorming van de balg om axiale, hoekige, laterale en gecombineerde verplaatsingen veroorzaakt door thermische vervorming, mechanische vervorming en verschillende mechanische trillingen in pijpleidingen te absorberen en te compenseren.

Wanneer pijpleidingen uitzetten of krimpen als gevolg van temperatuurveranderingen, ondergaat de balg vervorming door zijn unieke gegolfde structuur, waardoor de verplaatsingsspanning van de pijpleiding wordt omgezet in elastische vervormingsenergie van de balg, waardoor de vervormingsspanning van de pijpleiding wordt verminderd en de levensduur van de pijpleiding wordt verlengd. Bovendien biedt de balgcompensator meerdere functies, waaronder drukweerstand, afdichting, corrosieweerstand, temperatuurbestendigheid, slagvastheid, trillingsdemping en geluidsreductie.

Belangrijkste voordelen

Belangrijkste typen

Balgcompensatoren worden primair ingedeeld in drie categorieën op basis van de compensatiemodus:

Axiaal type:Absorbeert voornamelijk axiale verplaatsing

Lateraal type:Absorbeert voornamelijk zijdelingse verplaatsing

Hoekig type:Absorbeert voornamelijk hoekverplaatsingen

Er zijn ook drukgebalanceerde typen en verschillende gecombineerde compensatieconfiguraties beschikbaar. Op basis van materiaal kunnen ze worden onderverdeeld in metalen en niet-metalen typen. Dafugui kan overeenkomstige type-aanbevelingen geven op basis van de specifieke verplaatsingspatronen en bedrijfsomstandigheden van uw pijpleidingsysteem.

Installatiehandleiding

1. Inspectie vóór installatie:Controleer het model, de specificaties en de pijpleidingconfiguratie om naleving van de ontwerpvereisten te garanderen
2. Richtingbevestiging:Zorg er bij compensatoren met interne hulzen voor dat de richting van de huls in één lijn ligt met de mediumstroomrichting
3. Geen gedwongen aanpassing:Gebruik de vervorming van de compensator niet om afwijkingen in de pijpleidinginstallatie aan te passen, aangezien dit de normale werking en levensduur beïnvloedt
4. Bescherm balg:Voorkom dat lasspatten in contact komen met het balgoppervlak en voorkom mechanische schade tijdens de installatie
5. Positioneringsapparaten verwijderen:Verwijder hulppositioneringsapparaten die voor transport worden gebruikt nadat de installatie van de pijpleiding is voltooid
6. Hydrostatisch testen:Versterk vaste pijpsteunen aan pijpleidinguiteinden waar compensatoren worden geïnstalleerd tijdens hydrostatische tests
7. Bewegende delen:Alle bewegende componenten mogen niet worden beperkt door externe structuren

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen compensatoren met balg en compensatoren? Hoe te kiezen?

A: Balgcompensatoren absorberen verplaatsing door elastische vervorming van de balg, waardoor een grote compensatiecapaciteit, goede afdichting en geschiktheid voor verplaatsing in meerdere richtingen wordt geboden. Mofcompensatoren absorberen axiale verplaatsing door het verschuiven van de mof, met een eenvoudiger structuur maar vereisen regelmatig onderhoud. Balgcompensatoren worden op grotere schaal gebruikt in algemene omstandigheden. De selectie moet gebaseerd zijn op het verplaatsingstype, de werkdruk en de temperatuur; Het technische team van Dafugui kan helpen met de maatvoering.

Vraag 2: Hoe het balgmateriaal voor dilatatievoegen selecteren?

A: Veel voorkomende materialen zijn onder meer roestvrij staal 304, 316L, 321, enz. 304 is geschikt voor algemene omstandigheden; 316L biedt betere corrosieweerstand voor chemische en maritieme omgevingen; 321 biedt een betere weerstand tegen hoge temperaturen voor stoompijpleidingen. Dafugui kan geschikte materialen aanbevelen op basis van uw mediumtype en temperatuuromstandigheden.

Vraag 3: Heeft de balgcompensator regelmatig onderhoud nodig? Wat moet er gecontroleerd worden?

EEN: Ja. Regelmatige inspectie wordt aanbevolen: controleer het balgoppervlak op scheuren, corrosie of mechanische schade; controleer flensverbindingsbouten op losheid; controleer de begrenzingsinrichtingen op correcte positionering. Als er aanzienlijke schade of vervorming aan de balg wordt geconstateerd, vervang deze dan onmiddellijk om ongelukken met pijpleidingen te voorkomen.

Vraag 4: Ondersteunt Dafugui het aanpassen van compensatoren voor balgen?

EEN: Ja. Wij bieden niet-standaard maatwerkdiensten, waaronder niet-standaard diameters, speciale materialen (bijvoorbeeld legeringen op nikkelbasis), speciale werkdruk- en temperatuurvereisten. Geef uw bedrijfsparameters op en ons technisch team zal een oplossing op maat ontwikkelen.
