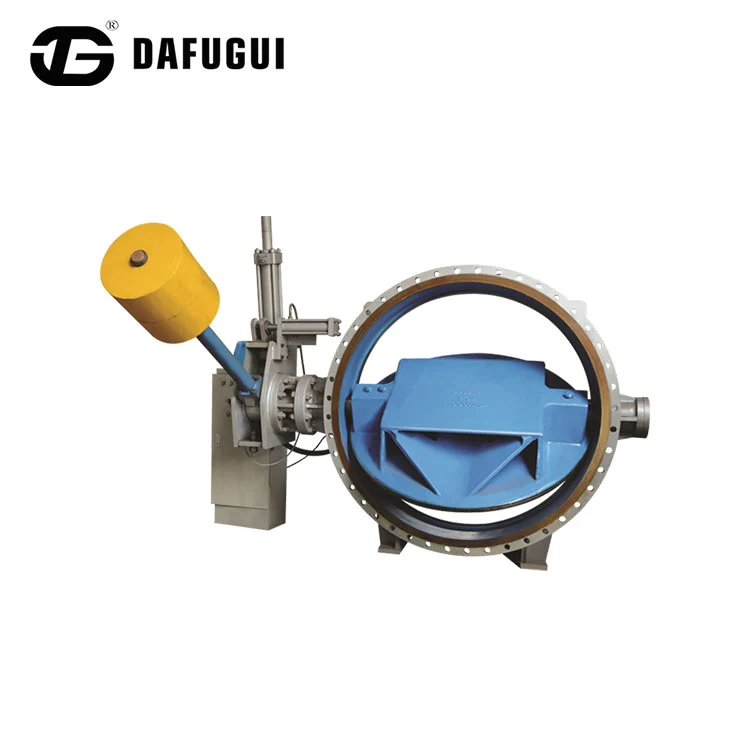

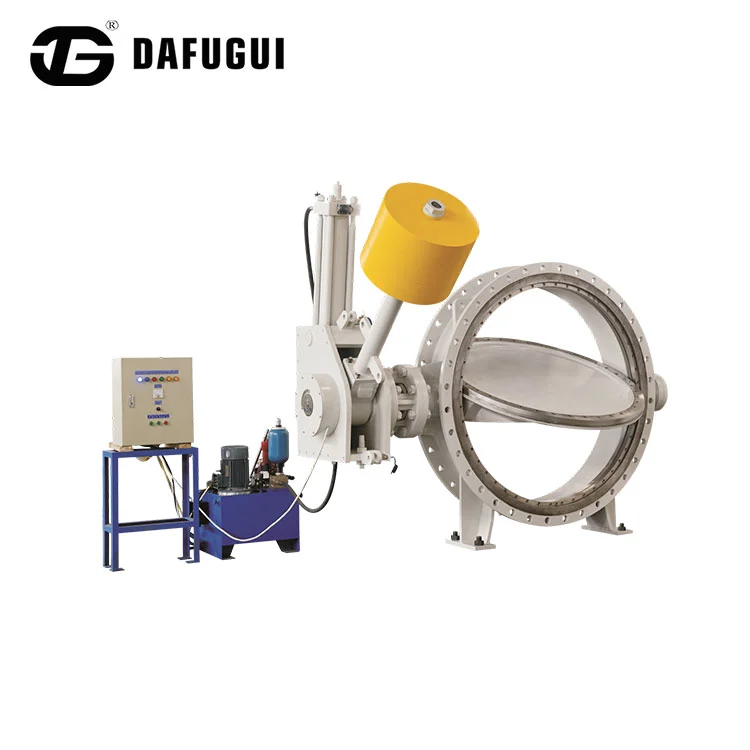

Hydraulische controle-vlinderklep

De producten van Dafugui worden verkocht aan vele landen en regio's over de hele wereld, en bestrijken markten in Azië, Europa en Amerika. Onder hen gebruikt de hydraulische controle-vlinderklep de potentiële energie van een zwaartekrachthamer of de gecomprimeerde energie van een accumulator als krachtbron voor het sluiten van de klep. Het is momenteel een van de meest geavanceerde apparaten voor pijpleidingcontrole in binnen- en buitenland. Tijdens het werken werkt de hydraulische controlevlinderklep samen met de pijpleidinggastheer en bereikt, volgens het principe van het hydraulische overgangsproces, een betrouwbare pijpleidingafsluiting via een vooraf ingesteld openings- en sluitprogramma, waardoor waterslag in de pijpleiding effectief wordt geëlimineerd en een rol speelt bij het beschermen van de veiligheid van het pijpleidingsysteem.

Productparameters

Werkingsprincipe

1. Aandrijfmechanisme

De potentiële energie van het contragewicht levert de kracht om de klep te sluiten. Nadat de oliepomp start, drijft olie onder druk de zuiger in de oliecilinder aan. De zuiger en de hefboom werken samen om het contragewicht op te tillen, waardoor de klepopening wordt voltooid.

2. Klepopeningscontrole

Centrifugaalpompwerking: Vertraagde klepopening na pompstart.

Werking van de axiale pomp: pomp en klep starten synchroon, of de klep gaat eerst gedeeltelijk open.

Werking van de hydraulische turbine: voordrukverlaging van de bypassklep, hoofdklep gaat open, turbine start.

3. Drukhoudsysteem

Automatische drukbehoud bij het openen van de klep; drukbereik accumulator: 20-32 MPa. Automatische aanvulling van de oliepompdruk wanneer de druk wordt verlaagd tot de lagedrukdrempel.

4. Klepsluitbediening

De potentiële energie van het contragewicht zorgt ervoor dat de klep gefaseerd sluit:

Snelle sluitingsfase: Sluit 70% van de waterstroom af.

Langzaam sluitende fase: de resterende 30% sluit langzaam. Tweetraps buffering elimineert waterslag.

5. Noodbediening

Handmatige bediening van de pomp maakt starten zonder stroom mogelijk van de hydraulische terugslagvlinderklep. Door de afsluitklep te openen, wordt het contragewicht gedwongen de terugslagvlinderklep van de hydraulische bediening te sluiten.

Doel

De hydraulische terugslagvlinderklep is ontworpen voor installatie aan de pompuitlaat in water-mediumleidingen en functioneert zowel als afsluiter als als terugslagklep. De sluittijd en snelheid zijn instelbaar om waterslageffecten te elimineren of te verminderen en terugstroming van het werkmedium te voorkomen.

Kenmerken en voordelen

1. De hydraulische controlevlinderklep wordt hydraulisch bediend en gesloten door de potentiële energie van het contragewicht, wat uitstekende en betrouwbare bedrijfsprestaties oplevert.

2. De hydraulische terugslagvlinderklep, die stroomafwaarts van de pomp wordt geïnstalleerd, kan worden gebruikt als schuif-/vlinderklep of terugslagklep. De stromingsweerstandscoëfficiënt bedraagt ​​slechts 30% van die van de bovengenoemde kleppen, waardoor aanzienlijk energie wordt bespaard.

3. Het contragewicht is voorzien van een vergrendeling. Wanneer de hydraulische controlevlinderklep de gespecificeerde positie bereikt, moet de contragewichtarm worden vergrendeld met een borgpen om te voorkomen dat het contragewicht terugvalt en de klep sluit.

4. De hydraulische actuator is uitgerust met een accumulator om olie onder druk op te slaan voor drukcompensatie in geval van lekkage.
