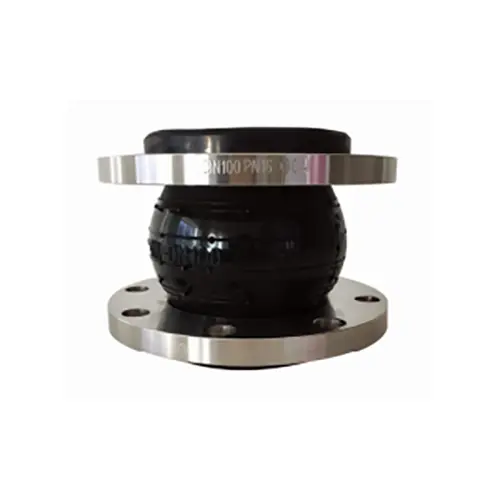

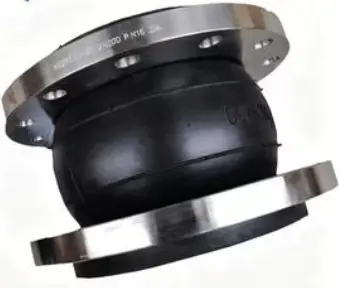

Rubberen uitzettingsvoeg met enkele bol

De Single Sphere Rubber Expansion Joint (ook bekend als flexibele enkele bol rubberen verbinding of trillingsisolator) is een zeer elastische flexibele pijpleidingconnector. Het product bestaat uit een rubberen bollichaam (rubberen binnenlaag, versterking van nylonkoordweefsel, buitenste rubberlaag) gecombineerd met losse metalen flenzen, gevormd door vulkanisatie bij hoge temperatuur en hoge druk. De producten voldoen strikt aan de GB/T 26121-normen, met meerdere kwaliteitsinspecties van grondstoffen tot eindproducten, met een hoge interne dichtheid en aanzienlijke elastische vervorming. Bolmaterialen omvatten NR, NBR, EPDM, CR, FKM, enz., die weerstand bieden tegen hitte, zuren, alkaliën, corrosie en olie. Flensmaterialen omvatten koolstofstaal Q235 of roestvrij staal 304/316L.

Twee kernfuncties: verplaatsingscompensatie + trillingsdemping

De rubberen uitzettingsvoeg met enkele bol heeft tijdens bedrijf twee hoofdfuncties:

Ten eerste de verplaatsingscompensatie. Wanneer pijpleidingen thermische uitzetting/samentrekking ervaren als gevolg van temperatuurveranderingen of verplaatsing als gevolg van trillingen van de apparatuur, ondergaat de rubberen bol elastische vervorming door zijn unieke gebogen structuur, waardoor de verplaatsingsspanning van de pijpleiding wordt omgezet in elastische vervormingsenergie, waardoor axiale, laterale en hoekverplaatsingen effectief worden geabsorbeerd en de pijpleidingspanning wordt verminderd.

Ten tweede trillingsdemping en geluidsreductie. Rubber blokkeert, als slechte geleider, effectief de overdracht van trillingen en geluid in pijpleidingen, waardoor pompen, kleppen en andere apparatuur worden beschermd tegen schade door trillingen, terwijl het door de constructie overgedragen geluid wordt verminderd.

Toepassingen

Op grote schaal gebruikt in watervoorziening en -afvoer, circulerend water, HVAC, brandbeveiliging, papierproductie, farmaceutische, chemische, maritieme, energie- en andere pijpleidingsystemen. Bijzonder geschikt voor:

• Pompaanzuig-/persaansluitingen --- absorberen trillingen van de pomp om stroomafwaartse apparatuur te beschermen
• Pijpleidingbochten --- compenseren installatieafwijkingen en thermische verplaatsing
• Brandbeveiligingssystemen --- verbinden brandpompen met pijpleidingen en absorberen drukschommelingen
• Koelcirculatiewatersystemen --- voedingswater van thermische energiecentrales en koelcirculatie
• Pijpleidingen met frequente temperatuurveranderingen --- absorberen effectief herhaalde thermische verplaatsingen

Geschikte media zijn onder meer: ​​lucht, perslucht, water, zeewater, heet water, olie, zwakke zuren, zwakke basen, enz.

Gids voor materiaalkeuze

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen enkele bol en dubbele bol? Hoe te kiezen?

A: Enkele bol heeft een eenvoudiger structuur, kleiner formaat en lagere kosten, geschikt voor algemene verplaatsingscompensatie en trillingsdemping. Dubbele bol biedt grotere compensatie en betere demping, geschikt voor grote verplaatsingen of hevige trillingen. Voor algemene omstandigheden is één bol voldoende; Dafugui kan helpen bij de selectie.

Vraag 2: Hoe rubbermateriaal selecteren op basis van medium?

A: Water/lucht → NR; Olie → NBR; Zuren/alkaliën/buiten → EPDM; Hoge temperatuur/corrosief → FKM. Dafugui kan professionele aanbevelingen doen op basis van uw bedrijfsomstandigheden.

Vraag 3: Hoe lang gaat het product mee? Wanneer vervangen?

A: 3-5 jaar onder normale omstandigheden. Vervangen als er barsten, veroudering, uitpuilen of voortdurende lekkage op het boloppervlak worden aangetroffen. Dafugui levert originele vervangingsonderdelen.
